Где находится термостат на двигателе 1ZZ-FE

Опубликовано: 28.09.2026

В данной статье мы подробно рассмотрим термостат двигателя Toyota 1ZZ-FE, который устанавливается на моделях Corolla, Avensis и RAV4. Вы узнаете, где именно находится этот важный элемент системы охлаждения, а также получите пошаговое руководство по его проверке и замене. Правильная работа термостата критически важна для поддержания оптимальной температуры двигателя и предотвращения его перегрева, поэтому знание признаков неисправности и умение самостоятельно выполнять замену помогут вам избежать серьезных поломок и снизить затраты на обслуживание автомобиля.

Где точно находится термостат на 1ZZ-FE: фото и схема

Термостат двигателя 1ZZ-FE находится в корпусе насоса охлаждающей жидкости (помпы), который прикреплён к блоку цилиндров с правой стороны (по ходу движения). Его можно легко идентифицировать по следующим признакам:

🔧 Трем патрубкам, соединяющим радиатор, отопитель и расширительный бачок.
📏 Пластиковому корпусу с металлической крышкой (в ранних моделях он был полностью алюминиевым).
🔍 Датчику температуры, встроенному в корпус рядом с термостатом.

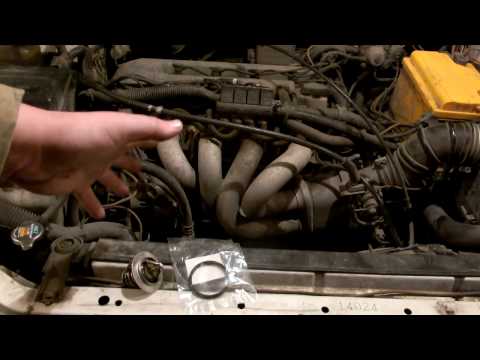

Чтобы увидеть термостат, откройте капот и обратите внимание на правую сторону двигателя (со стороны пассажира). Он скрыт за:

Воздуховодом, соединяющим фильтр с дроссельной заслонкой.
Генератором (в некоторых версиях).
Тросом акселератора (в карбюраторных моделях для экспорта).

На автомобилях Toyota Corolla E120/E130 и Avensis T25 доступ к термостату значительно проще — достаточно снять воздуховод. На RAV4 (особенно с кондиционером) может потребоваться демонтаж генератора или компрессора кондиционера.

Признаки неисправного термостата на 1ZZ-FE: как диагностировать

Термостат на двигателе 1ZZ-FE чаще всего выходит из строя в двух состояниях:

Закрытое положение — антифриз циркулирует только по малому кругу, что приводит к перегреву двигателя.
Открытое положение — охлаждающая жидкость постоянно движется по большому кругу, и мотор не достигает рабочей температуры, особенно в зимний период.

Основные признаки неисправности:

🔥 Перегрев двигателя (стрелка температуры поднимается в красную зону, вентилятор охлаждения работает на максимуме).
❄️ Длительный прогрев (зимой печка выдает холодный воздух даже спустя 10–15 минут работы).
🚨 Ошибка P0128 (Thermostat Rationality) на панели приборов.
💧 Протечка антифриза из-под корпуса термостата (при повреждении прокладки).

Как проверить термостат без демонтажа?

Запустите холодный двигатель и коснитесь верхнего патрубка радиатора (он должен оставаться холодным в течение первых 5–7 минут).
После прогрева до 80–90°C патрубок должен стать горячим. Если он остается холодным, значит, термостат заклинил в закрытом положении.
Если патрубок нагревается сразу после запуска, это указывает на то, что термостат заклинил в открытом положении.

Этап	Описание	Советы по выполнению
Местоположение термостата	Термостат 1ZZ-FE находится в корпусе термостата, который расположен на двигателе, рядом с водяным насосом.	Убедитесь, что двигатель остыл перед началом работы.
Проверка термостата	Для проверки термостата необходимо снять его и поместить в горячую воду, наблюдая за его открытием при температуре около 87°C.	Используйте термометр для точности измерений.
Замена термостата	Снимите старый термостат, очистите поверхность установки, установите новый термостат с новым уплотнением и закрутите крепежи.	Проверьте, чтобы не было утечек после установки.

Интересные факты

Вот несколько интересных фактов о термостате 1ZZ-FE:

Расположение термостата: Термостат в двигателе 1ZZ-FE обычно находится в корпусе термостата, который расположен на передней части двигателя, рядом с водяным насосом. Это делает его доступным для замены, но требует снятия некоторых компонентов, таких как воздухозаборник и, возможно, крышка двигателя.
Проверка термостата: Чтобы проверить работоспособность термостата, можно использовать метод "кипячения". Для этого термостат помещают в кастрюлю с водой и нагревают. При достижении температуры около 87-92°C (температура открытия термостата) он должен начать открываться. Если этого не происходит, термостат может быть неисправен и требует замены.
Замена без ошибок: При замене термостата важно соблюдать порядок сборки и использовать новые уплотнительные кольца или прокладки, чтобы избежать утечек охлаждающей жидкости. Также рекомендуется прокачать систему охлаждения после замены, чтобы удалить воздух, что поможет избежать перегрева двигателя в будущем.

Какой термостат выбрать для 1ZZ-FE: оригинал vs аналоги

Оригинальный термостат для двигателя 1ZZ-FE имеет артикул 90916-03113 (Toyota). Температура его открытия составляет 82°C, а полное открытие происходит при 95°C. На рынке доступны качественные аналоги, которые часто выбирают вместо оригинала:

Бренд	Артикул	Температура открытия	Примечания
Toyota	`90916-03113`	82°C	Оригинальный продукт, отличное качество, но высокая стоимость (~2500–3500 ₽).
Gates	`TH12341G1`	82°C	Надёжный аналог, популярный среди специалистов (~1200 ₽).
Nipparts	`NTH-6001`	80°C	Экономичный вариант (~800 ₽), но есть риск подделок.
Mahle	`TH 31 82`	82°C	Качественная замена оригиналу (~1500 ₽).

⚠️ Важно! На рынке можно встретить множество поддельных термостатов под марками Gates и Mahle. Обязательно проверяйте наличие голограмм и покупайте продукцию только у официальных дистрибьюторов.

При выборе термостата обратите внимание на следующие моменты:

🔹 Температура открытия — должна составлять 82°C (не 78°C или 88°C, как у некоторых универсальных моделей).
🔹 Материал корпуса — оригинальные и качественные аналоги имеют алюминиевый корпус, в то время как дешёвые варианты часто изготавливаются из пластика.
🔹 Комплектация — в комплекте должна быть новая прокладка и уплотнительное кольцо.

Пошаговая замена термостата на 1ZZ-FE своими руками

Для замены термостата на двигателе 1ZZ-FE вам понадобятся следующие инструменты и материалы:

🔧 Набор головок и ключей (10 мм и 12 мм).
🔨 Плоская отвертка.
🧤 Перчатки и тряпка.
🚰 Новый антифриз (1–1.5 литра для долива).
🧴 Герметик (по желанию, если прокладка не входит в комплект).

Этапы выполнения работы:

Слейте антифриз (опустошите радиатор через нижний кран или отсоедините нижний патрубок).
Снимите воздуховод от воздушного фильтра к дросселю (открутите хомуты и отсоедините клипсы).
Отсоедините патрубки от термостатического корпуса (ослабьте хомуты и снимите их, подставив ёмкость для сбора остатка антифриза).
Открутите два болта крепления корпуса (обычно используются головки на 10 мм или 12 мм).
Извлеките старый термостат и очистите место установки от остатков старой прокладки.
Установите новый термостат с прокладкой (при необходимости нанесите тонкий слой герметика).
Соберите всё в обратном порядке и долейте антифриз.

⚠️ Важно! На двигателе 1ZZ-FE с VVT-i после замены термостата может потребоваться сброс ошибок с помощью диагностического сканера (например, P0128 или P0125).

Первый запуск после замены:

Запустите двигатель и дайте ему прогреться до рабочей температуры.
Убедитесь, что верхний патрубок радиатора нагревается (это означает, что термостат открывается).
Проверьте, нет ли утечек из-под корпуса.

Частые ошибки при замене термостата на 1ZZ-FE

Даже опытные специалисты иногда совершают ошибки, которые могут привести к перегреву или утечкам. Рассмотрим наиболее распространённые из них:

Использование старой прокладки — она может потерять форму при снятии и не обеспечит необходимую герметичность. Устанавливайте новую!
Чрезмерное затягивание болтов корпуса — это может вызвать трещины в алюминиевом корпусе. Затягивайте с усилием 8–10 Н·м.
Неправильная установка термостата — он должен быть установлен в пазы корпуса строго по меткам (обычно имеются выступы или стрелки).
Игнорирование воздушных пробок — после замены необходимо прогазовать двигатель с открытой крышкой расширительного бачка, чтобы удалить воздух.
Экономия на антифризе — добавление воды или некачественной охлаждающей жидкости может привести к коррозии нового термостата.

Если после замены термостата двигатель 1ZZ-FE продолжает перегреваться, проверьте:

🔹 Работоспособность помпы (при износе подшипника она не создаёт необходимого давления).
🔹 Состояние радиатора (забитые соты или наличие утечек).
🔹 Исправность вентилятора охлаждения (проверьте предохранитель и реле).
🔹 Уровень антифриза (воздушная пробка может препятствовать циркуляции).

Сколько стоит замена термостата на 1ZZ-FE в сервисе?

Стоимость услуг по замене термостата на двигателе 1ZZ-FE варьируется в зависимости от региона и сложности доступа:

Тип сервиса	Цена работ (₽)	Цена запчасти (₽)	Общая стоимость (₽)
Официальный дилер Toyota	3000–5000	2500–3500 (оригинал)	5500–8500
Независимый сервис	1500–2500	800–2000 (аналог)	2300–4500
Самостоятельная замена	0	800–3500	800–3500

⚠️ Важно! В официальных сервисах часто рекомендуют полностью менять антифриз (дополнительно около 2000 ₽). Однако при аккуратном подходе можно обойтись лишь его доливом.

Экономия при самостоятельной замене очевидна, но стоит учесть:

🔧 Необходимо сбросить ошибки (если они есть) с помощью диагностического сканера (стоимость услуги около 500 ₽).
🚗 При отсутствии опыта есть риск повредить патрубки или корпус помпы, что может привести к более дорогому ремонту.
⏳ Процесс замены занимает 1.5–3 часа (в сервисе — 40–60 минут).

FAQ: Частые вопросы о термостате 1ZZ-FE

Можно ли ездить с неисправным термостатом?

Кратковременно — да, но с осторожностью:

Если термостат закрыт, существует риск перегрева и деформации головки блока цилиндров, особенно в пробках.
Если термостат открыт, двигатель будет медленнее прогреваться и увеличится расход топлива, но серьезных последствий не будет.

Долгосрочная эксплуатация с неисправным термостатом приводит к ускоренному износу двигателя и повышенному риску заклинивания поршневой группы.

Какой антифриз использовать после замены термостата?

Для 1ZZ-FE рекомендуется использовать антифриз стандарта Toyota Long Life Coolant (красный) или его аналоги:

CoolStream A-110 (Россия).
Ravenol HJC Hybrid Japanese Coolant (Германия).
AKINCI A-110 (Турция).

❌ Не смешивайте антифризы разных цветов и стандартов!

Почему двигатель продолжает перегреваться после замены термостата?

Возможные причины:

Воздушная пробка в системе охлаждения (необходимо прогазовать двигатель с открытой крышкой расширительного бачка).
Неисправная водяная помпа (проверьте люфт вала и шум подшипника).
Забитый радиатор (промойте или замените).
Неправильная установка термостата (проверьте направление клапана).

Нужно ли менять термостат при замене помпы на 1ZZ-FE?

Да, это настоятельно рекомендуется по двум причинам:

Термостат и помпа имеют схожий срок службы (~100–150 тыс. км).
При снятии помпы необходимо сливать антифриз и разбирать систему охлаждения, поэтому удобно заменить всё сразу.

Стоимость термостата невелика по сравнению с затратами на работу, поэтому экономия в этом случае не оправдана.

Можно ли установить термостат с другой температурой открытия?

Устанавливать термостат с температурой открытия отличной от 82°C не рекомендуется. Последствия:

🔥 78°C — двигатель будет работать на пониженной температуре, увеличится расход топлива, возможно образование конденсата в масле.
🌡️ 88°C — риск перегрева в городских условиях, особенно в летний период.

Исключение составляют тюнингованные двигатели, где требуется другая температура (это касается спортивных модификаций, а не стандартного 1ZZ-FE).

Инструменты и материалы для замены термостата на 1ZZ-FE

Замена термостата на двигателе 1ZZ-FE требует наличия определённых инструментов и материалов, чтобы процесс прошёл гладко и без ошибок. Ниже перечислены основные инструменты и расходные материалы, которые вам понадобятся.

Необходимые инструменты

Набор ключей и головок: Для демонтажа термостата вам понадобятся ключи и головки различных размеров, в частности, 10 мм и 12 мм. Это позволит вам открутить болты, крепящие термостат к блоку двигателя.
Отвертки: Плоская и крестовая отвертка могут понадобиться для снятия различных пластиковых крышек и защитных элементов.
Торцевые головки: Используйте торцевые головки для удобного доступа к крепежным элементам термостата.
Плоскогубцы: Плоскогубцы могут быть полезны для снятия хомутов с шлангов, соединяющих термостат с радиатором и двигателем.
Ключ для свечей зажигания: Если вам нужно будет снимать свечи для лучшего доступа к термостату, этот инструмент будет необходим.
Торцевой ключ с удлинителем: Удлинитель поможет вам добраться до труднодоступных мест, особенно если термостат находится в ограниченном пространстве.

Расходные материалы

Новый термостат: Обязательно приобретите качественный термостат, соответствующий спецификациям вашего двигателя 1ZZ-FE. Рекомендуется использовать оригинальные запчасти или проверенные аналоги.
Уплотнительное кольцо: При замене термостата обязательно замените уплотнительное кольцо, чтобы избежать утечек охлаждающей жидкости.
Охлаждающая жидкость: После замены термостата может потребоваться доливка или полная замена охлаждающей жидкости. Убедитесь, что у вас есть необходимое количество антифриза, соответствующего спецификациям вашего автомобиля.
Силиконовый герметик: В некоторых случаях может потребоваться использование герметика для обеспечения надёжной герметичности соединений.
Тряпки и контейнер для сбора жидкости: Подготовьте тряпки для протирания и контейнер для сбора старой охлаждающей жидкости, чтобы избежать загрязнения.

Дополнительные рекомендации

Перед началом работы убедитесь, что двигатель остыл, чтобы избежать ожогов. Также рекомендуется ознакомиться с руководством по эксплуатации вашего автомобиля, чтобы уточнить детали, касающиеся замены термостата на 1ZZ-FE. Наличие всех необходимых инструментов и материалов значительно упростит процесс и поможет избежать ошибок.

Советы по обслуживанию термостата на 1ZZ-FE

Обслуживание термостата на двигателе 1ZZ-FE является важной частью общего ухода за автомобилем. Правильная работа термостата обеспечивает оптимальную температуру двигателя, что, в свою очередь, влияет на его производительность и долговечность. Вот несколько советов, которые помогут вам правильно обслуживать термостат и избежать распространенных ошибок.

Регулярная проверка состояния термостата

Рекомендуется периодически проверять термостат на наличие утечек и механических повреждений. Если вы заметили, что двигатель перегревается или, наоборот, не достигает рабочей температуры, это может быть признаком неисправности термостата. В таких случаях стоит провести диагностику и, при необходимости, заменить термостат.

Замена термостата

При замене термостата важно следовать инструкциям производителя. Перед началом работы убедитесь, что двигатель остыл, чтобы избежать ожогов. Сначала слейте охлаждающую жидкость, затем снимите старый термостат, очистите место установки от старых уплотнителей и загрязнений. Установите новый термостат, следя за правильной ориентацией, и замените уплотнительное кольцо.

Использование качественных запчастей

При замене термостата рекомендуется использовать оригинальные или качественные аналоговые запчасти. Это поможет избежать проблем с совместимостью и обеспечит надежную работу системы охлаждения. Не стоит экономить на деталях, так как это может привести к более серьезным поломкам в будущем.

Проверка системы охлаждения

После установки нового термостата обязательно проверьте всю систему охлаждения на наличие утечек. Запустите двигатель и дайте ему поработать некоторое время, следя за показателями температуры. Убедитесь, что термостат открывается и закрывается в соответствии с температурными показателями. Если температура двигателя остается слишком высокой или низкой, возможно, потребуется дополнительная диагностика.

Регулярная замена охлаждающей жидкости

Не забывайте о регулярной замене охлаждающей жидкости, так как она со временем теряет свои свойства и может привести к коррозии и образованию отложений в системе охлаждения. Рекомендуется менять охлаждающую жидкость каждые 30 000 - 50 000 км пробега или согласно рекомендациям производителя.

Обращение к специалистам

Если у вас нет опыта в обслуживании термостата или вы не уверены в своих силах, лучше обратиться к квалифицированным специалистам. Они смогут провести диагностику и замену термостата с гарантией качества, что поможет избежать возможных проблем в будущем.

Следуя этим советам, вы сможете обеспечить надежную работу термостата на двигателе 1ZZ-FE и продлить срок службы вашего автомобиля.

Сравнение термостатов для 1ZZ-FE: производительность и надежность

Термостат является ключевым элементом системы охлаждения двигателя, и его выбор может существенно повлиять на производительность и надежность работы автомобиля. В случае с двигателем 1ZZ-FE, который устанавливается на множество моделей Toyota, важно понимать, какие термостаты доступны на рынке и как они соотносятся по своим характеристикам.

Существует несколько типов термостатов, которые могут быть использованы с двигателем 1ZZ-FE. Основные различия между ними заключаются в температурных режимах открытия, качестве материалов и производителях. Рассмотрим основные аспекты, которые стоит учитывать при сравнении термостатов.

Температурный режим открытия

Термостаты для 1ZZ-FE могут иметь разные температурные режимы открытия, что влияет на эффективность работы двигателя. Стандартный термостат обычно открывается при температуре около 82-88°C. Однако на рынке также доступны термостаты с более низким или высоким температурным режимом открытия. Например, термостаты с температурой открытия 76°C могут улучшить охлаждение двигателя в условиях высоких нагрузок, тогда как термостаты с температурой открытия 92°C могут быть полезны для повышения эффективности работы двигателя в холодную погоду.

Качество материалов

Качество материалов, из которых изготовлен термостат, также играет важную роль в его надежности и долговечности. Оригинальные термостаты Toyota, как правило, изготавливаются из высококачественных термостойких пластмасс и металлов, что обеспечивает их долговечность и устойчивость к коррозии. В то же время, на рынке присутствуют и более дешевые аналоги, которые могут быть изготовлены из менее качественных материалов. Использование таких термостатов может привести к их быстрому выходу из строя и, как следствие, к перегреву двигателя.

Производители термостатов

На рынке представлено множество производителей термостатов для 1ZZ-FE. Оригинальные запчасти от Toyota, как правило, обеспечивают наилучшее качество и надежность. Однако существуют и другие бренды, такие как Gates, Stant и Denso, которые также предлагают высококачественные термостаты. При выборе термостата стоит обратить внимание на отзывы пользователей и репутацию производителя, чтобы избежать покупки некачественного товара.

Сравнение производительности

При сравнении термостатов важно учитывать их производительность в различных условиях эксплуатации. Оригинальные термостаты Toyota, как правило, обеспечивают стабильную работу в широком диапазоне температур и нагрузок. Аналоги могут показывать разные результаты, в зависимости от качества материалов и конструкции. Рекомендуется проводить тестирование термостатов в реальных условиях, чтобы определить, какой из них лучше всего подходит для вашего автомобиля.

В заключение, выбор термостата для двигателя 1ZZ-FE требует внимательного подхода. Учитывайте температурный режим открытия, качество материалов и репутацию производителя. Это поможет вам выбрать надежный термостат, который обеспечит оптимальную работу системы охлаждения и продлит срок службы вашего автомобиля.
