Как подключить терморегулятор по схеме

В данной статье мы подробно рассмотрим, как правильно подсоединить терморегулятор к различным системам, таким как отопление, теплый пол или холодильник. Правильное подключение терморегулятора не только обеспечивает комфортный микроклимат в помещении, но и способствует экономии энергии и продлению срока службы оборудования. Мы представим схемы подключения, разберем распространенные ошибки и поделимся полезными советами от опытных мастеров, чтобы вы могли успешно выполнить эту задачу самостоятельно.

1. Типы терморегуляторов: какой подходит для вашей задачи

Перед началом работы с паяльником или клеммником важно определить, какой термостат вам нужен. Все устройства можно разделить на три основные категории в зависимости от принципа действия:

Механические — это простые и доступные по цене модели (Ballu BMT-1, RTC 70.26). Регулировка температуры осуществляется с помощью поворотного колеса, а в основе работы лежит биметаллическая пластина. Они подходят для маломощных систем (до 3 кВт), таких как масляные радиаторы или небольшие конвекторы. Недостатками являются низкая точность (±2–3°C) и отсутствие функции программирования.

Электронные (непрограммируемые) — эти устройства имеют дисплей и кнопки управления (Terneo SX, Electrolux ETT-16 Thermotronic). Они позволяют устанавливать точную температуру с шагом 0.5°C, но не поддерживают возможность задания расписания. Такие термостаты идеально подходят для тёплых полов или водяного отопления с циркуляционным насосом.

Программируемые — это продвинутые модели с функцией Wi-Fi (Nest Learning Thermostat, Salus IT500) или без него (Devireg 550). Они адаптируются к вашему распорядку дня, управляются через смартфон и интегрируются в системы "умный дом". Эти термостаты отлично подойдут для коттеджей, отелей или производственных помещений, где важна гибкость настроек.

Ключевой момент: терморегуляторы для электрических систем (220В) и низковольтных (12–24В) не взаимозаменяемы. Например, Terneo EZ рассчитан на напряжение до 16А/220В, в то время как Salus RT310 работает только с внешним реле для мощных нагрузок. Обязательно проверяйте технические характеристики устройства!

⚠️ Важно: Если ваша система отопления подключена к трёхфазной сети (380В), не подключайте термостат напрямую к ТЭНам или котлу. Используйте магнитный пускатель или твердотельное реле (например, Crydom D2425).

2. Инструменты и материалы: что понадобится для монтажа

Чтобы избежать лишних походов в магазин во время работы, подготовьте все необходимые инструменты заранее. Вот базовый комплект:

• 🔧 Отвёртки: крестовая (PH2) и плоская (3–4 мм) — для снятия крышек и затяжки клемм.
• 🔌 Индикатор напряжения (или мультиметр) — для проверки наличия фазы и уверенности в том, что ток отключен перед началом работы.
• ✂️ Стриппер или нож — для снятия изоляции с проводов (не используйте зубы или бокорезы!).
• 🔗 Клеммники Wago (или гильзы с обжимным инструментом) — для надежного соединения проводов.
• 📏 Дрель с коронкой 68 мм — если у вас термостат утопленного типа (Legrand 067952).
• 🧲 Тестер цепи — для проверки работоспособности датчика температуры (актуально для систем с тёплыми полами).

В дополнение могут понадобиться:

• 🔄 Гофрированная труба (16 мм) — для защиты датчика тёплого пола от механических повреждений.
• 🔌 Удлинитель с заземлением — если розетка находится далеко от места установки.
• 📄 Схема подключения (обычно прилагается к термостату).

Для систем с циркуляционным насосом или газовым котлом потребуется нормально разомкнутое реле (например, Finder 40.52), так как термостат не может напрямую управлять высоковольтными устройствами.

Этап подключения	Рекомендации и советы	Частые ошибки
Подбор терморегулятора	Убедитесь, что терморегулятор подходит для вашего типа системы (водяная/электрическая)	Использование неподходящего устройства
Подключение проводов	Следуйте схеме подключения, указанной в инструкции к терморегулятору	Неправильная полярность подключения
Настройка температуры	Установите желаемую температуру и проверьте работу устройства	Игнорирование инструкции по настройке
Проверка работы	После подключения проверьте, как терморегулятор реагирует на изменения температуры	Не тестирование устройства после установки
Установка в удобном месте	Установите терморегулятор в месте, где он будет получать точные данные о температуре	Установка в местах с прямыми солнечными лучами или сквозняками

Интересные факты

Вот несколько интересных фактов о подключении терморегуляторов:

1. Схемы подключения: Существует несколько схем подключения терморегуляторов, в зависимости от типа системы отопления. Например, для электрических обогревателей часто используется схема с параллельным подключением, тогда как для водяного отопления может потребоваться более сложная схема с учетом насосов и клапанов. Правильный выбор схемы критически важен для эффективной работы системы.

2. Ошибки при установке: Одна из самых распространенных ошибок — это неправильное подключение терморегулятора к сети. Многие мастера забывают о необходимости учитывать полярность при подключении, что может привести к выходу устройства из строя. Также важно правильно разместить терморегулятор, чтобы он не находился под воздействием прямых солнечных лучей или рядом с источниками тепла, что может исказить показания температуры.

3. Советы мастеров: Опытные мастера рекомендуют всегда использовать качественные терморегуляторы от проверенных производителей. Кроме того, перед установкой стоит внимательно изучить инструкцию и схемы подключения, а также проверить работоспособность устройства на этапе тестирования. Это поможет избежать многих проблем в будущем и обеспечит надежную работу системы отопления.

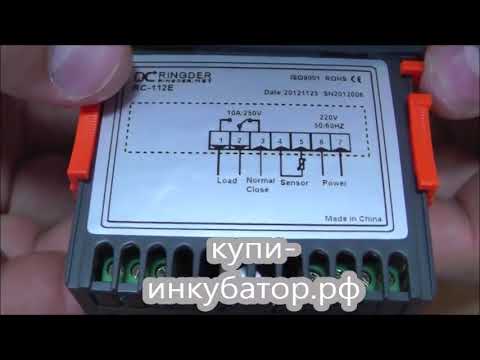

3. Схемы подключения: от простого к сложному

Схема подключения зависит от типа системы и мощности нагрузки. Рассмотрим три наиболее распространённых варианта.

Схема 1. Прямое подключение к электронагревателю (до 3 кВт)

Наиболее простой вариант — термостат управляет одним ТЭНом или конвектором мощностью до 3–3.5 кВт. В этом случае устройство разрывает фазный провод, а ноль подаётся напрямую к нагревателю.

Клемма термостата	Подключаемый провод	Назначение
L (или 1)	Коричневый/красный (фаза)	Питание термостата и нагрузки
N (или 2)	Синий (ноль)	Нейтраль для питания термостата
3 (или NO)	Коричневый/красный (фаза к нагревателю)	Управляющий выход на нагрузку
PE	Жёлто-зелёный	Заземление (обязательно!)

Схема 2. Подключение через магнитный пускатель (мощность >3 кВт)

Если общая мощность нагревателей превышает 3 кВт (например, тёплый пол на 5 кВт или котел на 6 кВт), термостат не сможет справиться с токовой нагрузкой. В этом случае используется промежуточное реле (пускатель). Термостат управляет катушкой пускателя, который коммутирует мощную нагрузку.

Схема 3. Подключение к газовому котлу или циркуляционному насосу

В этом варианте термостат не подаёт питание напрямую, а замыкает сухой контакт (аналог кнопки). Котёл или насос имеют своё собственное питание, а термостат лишь отправляет сигнал на включение или выключение. Для этого используются клеммы COM (общий) и NO (нормально разомкнутый).

Для тёплых полов схема усложняется наличием датчика температуры пола (подключается к клеммам NTC или Sensor). Если датчик неисправен или неправильно установлен, термостат может срабатывать непредсказуемо.

4. Пошаговая инструкция: подключаем терморегулятор своими руками

Рассмотрим алгоритм подключения терморегулятора Terneo SX к системе тёплого пола мощностью 2 кВт.

Шаг 1. Отключите электричество

Сначала отключите автомат в распределительном щитке, отвечающий за отопление. Убедитесь в отсутствии напряжения на всех проводах, используя индикатор. Даже после отключения автомата конденсаторы могут сохранять заряд до 5 минут, поэтому избегайте контакта с оголёнными проводами.

Шаг 2. Установите монтажную коробку

Если ваш термостат накладного типа (Electrolux ETT-16), прикрепите его к стене с помощью дюбелей. Для встроенных моделей (Legrand 067952) просверлите отверстие диаметром 68 мм и установите подрозетник.

Шаг 3. Подготовьте провода

Зачистите концы проводов на 7–10 мм с помощью стриппера. Если у вас многопроволочные жилы, используйте гильзы для обжима. Сгруппируйте провода по цветам:

• 🔴 Коричневый/красный — фаза (L)
• 🔵 Синий — ноль (N)
• 🟢 Жёлто-зелёный — заземление (PE)
• ⚪ Белый/чёрный — датчик температуры (если имеется)

Шаг 4. Подключите провода к термостату

Следуйте схеме из инструкции. Для Terneo SX порядок подключения следующий:

1. Фазный провод (L) — к клемме 1.
2. Нулевой провод (N) — к клемме 2.
3. Фазный провод к нагревателю — к клемме 3.
4. Датчик температуры — к клеммам 6 и 7 (полярность не имеет значения).
5. Заземление — к клемме PE или напрямую к корпусу.

Шаг 5. Закрепите датчик температуры

Для тёплого пола датчик помещают в гофрированную трубу между витками нагревательного кабеля, на расстоянии 50–100 см от стены. Трубу следует герметизировать силиконом, чтобы предотвратить попадание стяжки. Для радиаторов датчик устанавливают на высоте 1.5 м от пола, избегая размещения рядом с окнами или в местах сквозняков.

Шаг 6. Проверьте работу системы

Включите электричество и установите на термостате минимальную температуру. Нагреватель должен отключиться. Затем установите максимальное значение — должно произойти щелчок реле, и нагреватель запустится.

Проверьте: отключено ли электричество в щитке? Правильно ли подключены фаза и ноль (проверьте индикатором)? Закреплён ли датчик температуры в гофре? Нет ли оголённых проводов вне клемм? Установлена ли минимальная температура на термостате?

5. Распространённые ошибки и как их избежать

Даже опытные специалисты иногда совершают ошибки. Вот пять основных ошибок, которые могут привести к поломкам или неправильной работе оборудования:

Ошибка 1. Путаница между фазой и нулём

Если вы перепутаете L и N на клеммах питания термостата, это может привести к его выходу из строя или нестабильной работе. Обязательно проверяйте фазу с помощью индикатора перед подключением!

Ошибка 2. Игнорирование заземления

Отсутствие заземления (PE) создает опасность для жизни и может вызвать ложные срабатывания термостата из-за наводок. Это особенно важно в системах с тёплым полом.

Ошибка 3. Неправильное размещение датчика

Если датчик установлен:

• 🌡️ Вблизи радиатора или окна — он будет показывать неверные значения температуры.
• 🚪 В зоне сквозняка — это приведёт к частому включению и выключению нагрева.
• ☀️ Под прямыми солнечными лучами — он может перегреться и отключить систему преждевременно.

Ошибка 4. Перегрузка контактов термостата

Подключение нагрузки свыше 16А (например, котла мощностью 8 кВт) без использования пускателя может привести к оплавлению клемм и даже к пожару. Всегда применяйте промежуточное реле для мощных устройств.

Ошибка 5. Пренебрежение тестовым запуском

Если не протестировать систему на минимальной температуре, можно упустить залипание реле или короткое замыкание, которые могут проявиться позже, когда система будет под нагрузкой.

⚠️ Важно: В системах с антифризом (например, в загородных домах) не следует использовать термостаты с датчиками, не предназначенными для низких температур. При замерзании жидкости датчик может выйти из строя. Выбирайте модели с защитой от замерзания (Salus RT500SF).

6. Настройка терморегулятора после подключения

Установка термостата — это лишь первая часть задачи. Чтобы устройство работало эффективно, необходимо правильно его настроить. Рассмотрим основные параметры на примере Devireg Touch:

1. Установка текущего времени и даты

Это особенно важно для программируемых моделей. Если время установлено неверно, график отопления будет работать неправильно. В меню Settings → Time/Date задайте актуальные значения.

2. Калибровка датчика

Если термостат отображает температуру некорректно (например, в комнате +22°C, а на экране +18°C), потребуется откалибровать датчик. В меню Settings → Calibration добавьте или убавьте 1–2°C.

3. Настройка гистерезиса

Гистерезис — это разница между температурами включения и выключения. Рекомендуемое значение: 0.5–1°C. Если установить меньше, реле будет срабатывать слишком часто, а если больше — возможны колебания температуры.

4. Программирование расписания

Для экономии энергии настройте понижение температуры на ночь или в те моменты, когда дома никого нет. Пример для будних дней:

• 🌅 6:00–8:00 — +22°C (подъём)
• 🏢 8:00–18:00 — +18°C (никого нет)
• 🌃 18:00–23:00 — +22°C (вечер)
• 🌙 23:00–6:00 — +19°C (сон)

В моделях с Wi-Fi (Nest, Netatmo) можно управлять настройками удалённо через мобильное приложение.

7. Обслуживание и уход: как продлить жизнь терморегулятору

Термостат не требует сложного ухода, но несколько простых рекомендаций помогут избежать его поломок:

1. Очистка контактов

Раз в год отключайте устройство от питания и проверяйте клеммы на наличие окисления или нагара. При необходимости очищайте контакты мелкой наждачной бумагой (P1200) и обрабатывайте контактной смазкой (например, Kontakt 61).

2. Проверка температурного датчика

Если термостат работает нестабильно, проверьте сопротивление датчика с помощью мультиметра. Для большинства NTC-датчиков при температуре +25°C оно должно составлять 10 кОм (смотрите паспорт устройства).

3. Обновление программного обеспечения

Для "умных" термостатов (Nest, Tado) регулярно обновляйте программное обеспечение через приложение. Это поможет устранить ошибки и добавить новые функции, например, интеграцию с Google Home.

4. Защита от перепадов напряжения

Подключайте термостат через сетевой фильтр или стабилизатор, особенно в сельской местности или в старых домах с нестабильным электроснабжением.

5. Проверка креплений

В системах, подверженных вибрации (например, рядом с насосом), каждые полгода подтягивайте винты клемм и проверяйте надежность крепления термостата на стене.

⚠️ Внимание: Если ваш терморегулятор начал работать некорректно после грозы, вероятно, сгорел варистор (защитный элемент от перенапряжения). В таком случае будет дешевле приобрести новый термостат, чем пытаться отремонтировать старый.

FAQ: Ответы на частые вопросы

Можно ли подключить терморегулятор к инфракрасному обогревателю?

Да, это возможно, но нужно учесть два важных аспекта:

1. Многие инфракрасные обогреватели уже имеют встроенный термостат. Если он есть, внешний терморегулятор следует подключать параллельно с помощью магнитного пускателя.
2. Для более точного контроля рекомендуется использовать термостат с выносным датчиком воздуха (Salus RT510), а не с встроенным.

Почему терморегулятор щелкает, но обогрев не запускается?

Существует несколько возможных причин:

• 🔌 Обрыв цепи — проверьте с помощью мультиметра наличие напряжения на выходе термостата (клемма NO).
• 🔥 Неисправен нагревательный элемент — измерьте сопротивление ТЭНа (оно должно быть в пределах 20–100 Ом).
• ⚡ Недостаток напряжения — если в сети менее 200В, некоторые термостаты могут не срабатывать.

Как подключить терморегулятор к газовому котлу Baxi или Navien?

Для подключения к газовым котлам используйте сухой контакт:

1. Соедините клеммы COM и NO термостата с соответствующими контактами котла (обычно они обозначены как Thermostat).
2. В меню котла активируйте режим работы с внешним термостатом (в Baxi это параметр d.53 = 1).

⚠️ Не путайте клеммы термостата с датчиком наружной температуры!

Можно ли использовать один терморегулятор для двух комнат?

Технически это возможно, но это неэффективно. Термостат будет реагировать на температуру в комнате, где установлен датчик. Для управления температурой в двух комнатах лучше:

• Использовать многозонные термостаты (Salus UH800).
• Установить сервоприводы на радиаторы и управлять ими через один контроллер.

Что делать, если терморегулятор отображает Err или ---?

Ошибки на дисплее термостата можно расшифровать следующим образом:

Код ошибки	Причина	Решение
Err1 или E1	Обрыв датчика температуры	Проверьте целостность провода датчика с помощью мультиметра
Err2 или E2	Короткое замыкание нагрузки	Отключите нагреватель и проверьте его сопротивление
--- или LO	Низкое напряжение питания	Проверьте напряжение в розетке (должно быть 220–240В)

8. Советы по выбору места для установки терморегулятора

Выбор места для установки терморегулятора является одним из ключевых этапов, который напрямую влияет на его эффективность и точность работы. Неправильное расположение устройства может привести к ошибкам в измерении температуры и, как следствие, к неправильной работе системы отопления или кондиционирования. Рассмотрим основные рекомендации по выбору оптимального места для установки терморегулятора.

1. Избегайте мест с прямыми солнечными лучами. Установка терморегулятора в зоне, где он будет подвергаться воздействию солнечного света, может привести к неправильным показаниям. Солнечные лучи могут нагревать устройство, что вызовет ложные срабатывания и, как следствие, неэффективное управление температурой в помещении.

2. Учитывайте источники тепла. Не устанавливайте терморегулятор рядом с радиаторами, обогревателями или другими источниками тепла. Это также может исказить показания, так как терморегулятор будет фиксировать температуру, зависящую от близлежащих источников тепла, а не от общей температуры в комнате.

3. Высота установки. Оптимальная высота для установки терморегулятора составляет около 1,5 метра от уровня пола. Это связано с тем, что на этой высоте температура воздуха наиболее стабильна и соответствует среднему уровню, на котором находятся люди.

4. Избегайте сквозняков. Установка терморегулятора в местах, где возможны сквозняки (например, рядом с окнами или дверями), может привести к неправильным показаниям. Сквозняки могут вызывать резкие колебания температуры, что негативно скажется на работе устройства.

5. Учитывайте планировку помещения. При выборе места для установки терморегулятора важно учитывать планировку комнаты. Убедитесь, что устройство будет находиться в зоне, где температура равномерно распределена, и не будет подвержено влиянию холодных или теплых потоков воздуха.

6. Доступность для обслуживания. Убедитесь, что терморегулятор установлен в месте, где к нему будет удобный доступ для настройки и обслуживания. Это особенно важно, если устройство требует периодического обслуживания или замены батарей.

7. Эстетические соображения. Не забывайте о внешнем виде. Выбирайте место, которое будет гармонично вписываться в интерьер помещения. Терморегулятор не должен быть слишком заметным, но и не должен быть скрыт от глаз, чтобы обеспечить легкий доступ к его настройкам.

8. Консультация с профессионалом. Если у вас есть сомнения по поводу выбора места для установки терморегулятора, не стесняйтесь обратиться за советом к специалисту. Профессионал сможет оценить вашу ситуацию и предложить наилучшее решение, основываясь на своем опыте и знаниях.

Следуя этим рекомендациям, вы сможете выбрать оптимальное место для установки терморегулятора, что обеспечит его эффективную работу и комфортный климат в вашем помещении.

9. Совместимость терморегуляторов с различными системами отопления

При выборе терморегулятора важно учитывать его совместимость с системой отопления, так как от этого зависит эффективность работы устройства и комфорт в помещении. Существуют различные типы систем отопления, и каждый из них требует определенного подхода к выбору терморегулятора.

Первое, на что стоит обратить внимание, это тип системы отопления: водяная, электрическая или инфракрасная. Для водяных систем отопления, как правило, используются терморегуляторы, которые могут управлять насосами и котлами. Они должны быть совместимы с температурными датчиками, установленными в системе, чтобы обеспечить точное регулирование температуры.

Электрические системы отопления, такие как теплые полы, требуют терморегуляторов, способных работать с электрическими нагревательными элементами. Важно, чтобы терморегулятор имел соответствующую мощность и был рассчитан на работу с определенным напряжением. Некоторые модели могут также иметь встроенные датчики температуры, что упрощает установку и настройку.

Инфракрасные системы отопления, которые становятся все более популярными, требуют особого внимания при выборе терморегулятора. Не все устройства могут корректно работать с инфракрасными панелями, поэтому необходимо убедиться в совместимости. Рекомендуется выбирать терморегуляторы, которые специально разработаны для работы с данным типом отопления.

Кроме того, стоит учитывать, что терморегуляторы могут различаться по способу управления: механические, электронные и программируемые. Механические терморегуляторы проще в использовании, но менее точны. Электронные устройства обеспечивают более точное регулирование температуры, а программируемые терморегуляторы позволяют задать расписание работы, что значительно увеличивает комфорт и экономит энергоресурсы.

Также важно обратить внимание на возможность интеграции терморегулятора в умный дом. Многие современные устройства поддерживают управление через мобильные приложения или голосовые помощники, что делает их использование более удобным и функциональным.

Наконец, перед покупкой терморегулятора рекомендуется ознакомиться с отзывами пользователей и рекомендациями специалистов. Это поможет избежать распространенных ошибок и выбрать наиболее подходящее устройство для вашей системы отопления.

10. Как правильно протестировать работу терморегулятора после установки

После установки терморегулятора важно убедиться, что он функционирует корректно. Правильное тестирование позволит избежать проблем в будущем и гарантирует, что устройство будет поддерживать заданную температуру в помещении. Рассмотрим основные шаги, которые помогут вам протестировать терморегулятор после его установки.

1. Визуальная проверка

Первым делом проведите визуальный осмотр устройства. Убедитесь, что все соединения выполнены правильно, провода надежно закреплены, а сам терморегулятор установлен на ровной поверхности. Проверьте, нет ли повреждений на корпусе и экране.

2. Проверка питания

Убедитесь, что терморегулятор получает питание. Для этого можно использовать мультиметр, чтобы измерить напряжение на входах устройства. Если питание отсутствует, проверьте предохранители и автоматические выключатели в электрической панели.

3. Настройка температуры

Установите желаемую температуру на терморегуляторе. Это можно сделать с помощью кнопок или поворотного регулятора, в зависимости от модели. Убедитесь, что установленная температура отличается от текущей, чтобы терморегулятор мог активировать систему отопления или охлаждения.

4. Мониторинг работы системы

После установки желаемой температуры наблюдайте за работой системы. Если терморегулятор правильно функционирует, он должен включить обогреватель или кондиционер в течение нескольких минут. Обратите внимание на звуки работы оборудования и изменения температуры в помещении.

5. Проверка датчиков

Если ваш терморегулятор оснащен датчиками температуры, убедитесь, что они работают корректно. Для этого можно использовать другой термометр для сравнения показаний. Разница в показаниях может указывать на неисправность датчика, что требует его замены или калибровки.

6. Тестирование в разных режимах

Если терморегулятор имеет несколько режимов работы (например, «Авто», «Эко», «Комфорт»), протестируйте каждый из них. Убедитесь, что устройство корректно переключается между режимами и поддерживает заданные параметры.

7. Долговременное тестирование

После первоначального тестирования рекомендуется оставить терморегулятор работать в течение нескольких дней. Это позволит убедиться в его стабильной работе и точности поддерживаемой температуры. Обратите внимание на любые сбои или отклонения от заданных параметров.

8. Обратная связь от пользователей

Если терморегулятор установлен в помещении, где находятся другие люди, поинтересуйтесь их мнением о температурном режиме. Иногда субъективные ощущения могут помочь выявить проблемы, которые не заметны при техническом тестировании.

Следуя этим шагам, вы сможете убедиться в правильной работе терморегулятора и избежать возможных проблем в будущем. Помните, что регулярное обслуживание и проверка устройства помогут поддерживать его в исправном состоянии на протяжении долгого времени.
