Мотор отопителя МЭ 236 и его ремонт на ВАЗ

Опубликовано: 28.09.2026

В данной статье мы подробно рассмотрим мотор отопителя МЭ 236, который широко используется в автомобилях ВАЗ. Вы узнаете о его устройстве, основных признаках неисправностей и получите пошаговую инструкцию по диагностике, ремонту и замене устройства своими руками. Эта информация будет полезна как опытным автомобилистам, так и новичкам, стремящимся самостоятельно разобраться в проблемах с отоплением в своем автомобиле. Мы также предоставим схемы, цены и аналоги, что поможет вам сделать осознанный выбор при ремонте или замене мотора отопителя.

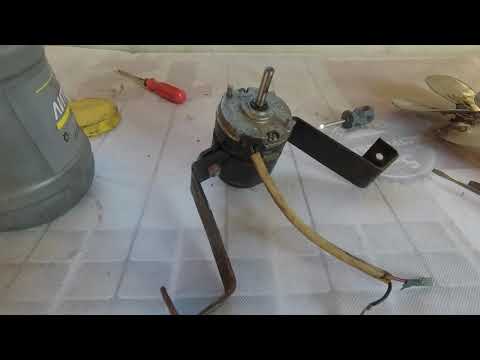

Устройство и принцип работы мотора отопителя МЭ 236

Мотор МЭ 236 — это коллекторный электродвигатель постоянного тока, работающий на основе постоянных магнитов. Основные элементы устройства:

🔹 Ротор — вращающая часть с обмоткой и коллектором, на который подается электрическое напряжение через щетки.
🔹 Щетки — графитовые элементы, передающие ток на коллектор. Со временем они изнашиваются и требуют замены.
🔹 Подшипники — два радиальных подшипника скольжения (втулки), обеспечивающие плавное вращение вала.
🔹 Крыльчатка — пластиковая турбина, отвечающая за нагнетание воздуха. Лопасти могут ломаться из-за вибраций.
🔹 Корпус — металлический цилиндр с крепежными лапками для установки в блок отопителя.

Принцип работы устройства прост: при включении зажигания и переключении регулятора печки на мотор подается напряжение в 12 В. Ротор начинает вращаться, приводя в движение крыльчатку. Воздух поступает через воздушный фильтр салона, проходит через радиатор печки, где нагревается, и затем подается в дефлекторы. Скорость вращения можно регулировать с помощью резистора или электронного блока управления, в зависимости от версии автомобиля.

⚠️ Важно: в моделях с электронным управлением климатом (например, Лада Приора с климат-контролем) мотор МЭ 236 может не подойти, так как там используются двигатели с обратной связью (датчиком Холла). Перед покупкой обязательно уточните совместимость вашей системы отопления.

Признаки неисправности мотора печки МЭ 236

Симптомы неисправности мотора отопителя часто путают с проблемами радиатора печки или термостата. Чтобы избежать ненужных затрат времени, обратите внимание на следующие признаки:

🔊 Свист или скрежет во время работы вентилятора — это может указывать на износ подшипников или попадание посторонних предметов в крыльчатку.
🌀 Слабый поток воздуха даже на максимальной скорости — вероятно, это связано с износом щеток или заклиниванием вала.
🚫 Отсутствие реакции на изменение скоростей — возможные причины включают неисправность щеток, обрыв обмотки или проблемы с резистором.
🔥 Запах гари из воздуховодов — может свидетельствовать о коротком замыкании в обмотке или перегреве мотора.
🔄 Самопроизвольное изменение скорости — это может быть связано с окислением контактов или неисправностью переключателя.

Для точной диагностики снимите мотор и проверьте:

Целостность обмотки ротора с помощью мультиметра в режиме измерения сопротивления.
Износ щеток (если длина меньше 5 мм, это критический показатель).
Люфт вала (допустимый зазор не должен превышать 0,5 мм).
Состояние крыльчатки (обратите внимание на трещины и сколы лопастей).

Признак неисправности	Возможные причины	Способы устранения
Мотор не включается	Перегоревший предохранитель	Заменить предохранитель
	Неисправен выключатель	Проверить и заменить выключатель
	Проблемы с проводкой	Проверить и восстановить проводку
Слабый поток воздуха	Забитый фильтр	Очистить или заменить фильтр
	Неисправен мотор	Проверить мотор, заменить при необходимости
Шум при работе	Износ подшипников	Заменить подшипники
	Посторонние предметы в моторе	Удалить посторонние предметы
Неправильная работа	Неправильное напряжение	Проверить напряжение, исправить проблемы с электросетью
	Неисправен регулятор скорости	Заменить регулятор

Интересные факты

Вот несколько интересных фактов о моторе отопителя МЭ 236 и его диагностике:

Принцип работы: Мотор отопителя МЭ 236 работает на основе электродвигателя, который приводит в движение вентилятор, обеспечивая циркуляцию теплого воздуха в салоне автомобиля. Его эффективность зависит от правильной работы как самого мотора, так и системы отопления в целом.
Типичные неисправности: Одной из распространенных проблем с мотором отопителя является заклинивание подшипников или износ щеток. Это может привести к снижению мощности вентилятора или его полной остановке. Регулярная диагностика и смазка подшипников могут значительно продлить срок службы мотора.
Методы диагностики: Для диагностики неисправностей мотора отопителя МЭ 236 можно использовать мультиметр для проверки напряжения на моторе, а также визуальный осмотр на наличие повреждений проводки и соединений. Важно также проверить предохранители и реле, так как они могут быть причиной отсутствия питания на моторе.

Типичные поломки и способы ремонта

Большинство проблем с моторами отопителей МЭ 236 можно решить без полной замены устройства. Рассмотрим наиболее распространенные неисправности и способы их устранения.

Неисправность	Причина	Способ ремонта	Стоимость (руб.)
Мотор не запускается	Износ щеток, повреждение обмотки	Замена щеток или перемотка ротора	300–800
Свистящий звук во время работы	Износ подшипников (втулок)	Замена втулок или их смазка	200–500
Слабый поток воздуха	Загрязнение крыльчатки, люфт вала	Очистка, замена крыльчатки или подшипников	150–400
Непроизвольное изменение скорости	Окисление контактов, неисправность резистора	Чистка контактов или замена резистора	100–300

⚠️ Важно: если при разборке мотора вы заметили почернение обмотки ротора или оплавление изоляции, ремонт нецелесообразен — такой двигатель необходимо заменить. Попытки восстановить поврежденную обмотку могут привести к повторным коротким замыканиям.

Замена щеток мотора отопителя

Щетки являются наиболее уязвимым компонентом конструкции. Их замена займет не более 30 минут. Для этого вам понадобятся:

🔧 Крестовая отвертка.
🔧 Плоскогубцы.
🔧 Новые щетки (артикул 2108-8101060 или их аналоги).
🔧 Спирт для очистки коллектора.

Следуйте этому порядку действий:

Снимите мотор с автомобиля (подробная инструкция будет в следующем разделе).
Открутите два винта на задней крышке корпуса.
Удалите старые щетки и очистите коллектор от графитовой пыли с помощью спирта.
Установите новые щетки, убедившись, что они свободно перемещаются в направляющих.
Проверьте работу мотора перед его установкой обратно в автомобиль.

Ремонт подшипников (втулок)

Если ваш мотор издает свист или гул, вероятнее всего, причина в изношенных втулках. Чтобы их заменить, выполните следующие шаги:

Разберите мотор, сняв крыльчатку и ротор.
Выпрессуйте старые втулки с помощью оправки (подойдет головка на 10 мм).
Установите новые втулки (артикул 2108-8101180) и запрессуйте их на место.
Обработайте втулки термостойкой смазкой (например, Литол-24 или ЦИАТИМ-221).

Пошаговая инструкция по замене мотора отопителя МЭ 236

Если ремонт оказался неэффективным или нецелесообразным, нужно установить новый двигатель. Этот процесс занимает около 1–1,5 часа и не требует специализированных инструментов. Работы выполняются на холодном автомобиле, чтобы избежать ожогов от радиатора отопителя.

Необходимые инструменты и материалы

🔧 Крестовая и плоская отвертки.
🔧 Торцевой ключ на 10 мм.
🔧 Плоскогубцы.
🔧 Новый отопительный мотор (артикул 2108-8101060 или аналог).
🔧 Герметик для соединений (например, ABRO 11-AB).

Порядок действий

Отсоедините минусовую клемму аккумулятора — это предотвратит короткое замыкание при работе с проводкой.
Внутри автомобиля отодвиньте переднее пассажирское сиденье максимально назад.
Снимите пластиковую накладку под бардачком, открутив два самореза крестовой отверткой.
Отсоедините разъем питания вентилятора отопителя, нажав на фиксатор и потянув вниз.
Открутите три гайки, крепящие мотор, с помощью ключа на 10 мм.
Осторожно извлеките мотор с крыльчаткой, повернув его против часовой стрелки.
Установите новый мотор в обратной последовательности. Не забудьте нанести герметик на фланец, чтобы избежать подсоса воздуха.

⚠️ Важно: при установке нового мотора убедитесь, что крыльчатка вращается по часовой стрелке (если смотреть из салона). Неправильное направление может привести к отсутствию обдува.

Выбор аналогов и оригинальных запчастей

Оригинальный мотор отопителя МЭ 236 (артикул 2108-8101060) стоит от 1 200 до 1 800 рублей, в зависимости от региона. Однако на рынке есть качественные аналоги, которые часто превосходят оригинал по долговечности. Вот несколько проверенных вариантов:

Производитель	Артикул	Цена (руб.)	Особенности
Пекар (Россия)	`2108-8101060`	1 300–1 600	Официальный поставщик для АвтоВАЗа, ресурс составляет 50–70 тыс. км.
LUZAR (Россия)	`LRc 0108`	1 100–1 400	Экономичный вариант, но подшипники могут быть ненадежными.
Fenox (Беларусь)	`TC30004O7`	1 500–1 800	Высокое качество сборки, работает тихо.
Hola (Корея)	`BH9010`	1 800–2 200	Премиум-класс, ресурс до 100 тыс. км.

⚠️ Важно: избегайте дешевых безымянных аналогов (стоимость ниже 900 рублей). Эти моторы часто имеют некачественные магниты и быстро выходят из строя. Обратите внимание на следующие моменты:

🔍 Качество пластика крыльчатки — он не должен разрушаться.
🔍 Легкость вращения вала — без заеданий и люфта.
🔍 Наличие смазки в подшипниках (это можно проверить, прокручивая ротор).

Если вы планируете приобрести мотор б/у, обязательно проверьте:

🔋 Состояние щеток (минимальная длина — 7 мм).
🔄 Плавность хода (люфт вала не должен превышать 0,3 мм).
🔥 Отсутствие потемнений на обмотке (это признак перегрева).

Профилактика и увеличение ресурса мотора печки

Средний срок службы мотора отопителя МЭ 236 составляет 50–80 тыс. км, но при правильной эксплуатации его можно увеличить в 1,5–2 раза. Следуйте простым рекомендациям:

🌬️ Регулярно меняйте салонный фильтр (каждые 15 тыс. км). Забитый фильтр создает дополнительную нагрузку на мотор.
💧 Избегайте попадания влаги на мотор — не мойте салон под высоким давлением.
⚡ Не включайте печку на максимальную мощность сразу после запуска двигателя зимой. Дайте системе прогреться в течение 2–3 минут.
🔧 Периодически смазывайте подшипники (раз в 30 тыс. км). Используйте термостойкие смазочные материалы.
🚗 Проверяйте крепление мотора — вибрации могут ускорить износ втулок.

⚠️ Важно: если вы часто передвигаетесь по пыльным дорогам, уменьшите интервал замены салонного фильтра до 10 тыс. км. Пыль и песок действуют на щетки и подшипники как абразив.

Также рекомендуется раз в сезон проводить профилактическую чистку:

Снимите мотор отопителя (как описано выше).
Продуйте крыльчатку сжатым воздухом (давление не должно превышать 2 бар).
Очистите коллектор от графитовой пыли с помощью спирта.
Смажьте втулки 2–3 каплями масла для швейных машин.

Частые ошибки при ремонте и как их избежать

Даже опытные владельцы автомобилей могут допускать ошибки при обслуживании мотора отопителя. Рассмотрим распространенные из них и способы их избежать:

❌ Применение неподходящей смазки (например, солидол или графитовая смазка). Это может привести к заклиниванию подшипников.

✅ Решение: используйте только термостойкие смазочные материалы на силиконовой основе.
❌ Чрезмерное затягивание крепежных гаек при установке мотора. Это может деформировать фланец и вызвать подсос холодного воздуха.

✅ Решение: затягивайте гайки с моментом не более 2 Н·м.
❌ Установка мотора без проверки направления вращения. Если крыльчатка вращается неправильно, обдува не будет.

✅ Решение: перед финальной сборкой подключите мотор к аккумулятору и проверьте направление вращения.
❌ Игнорирование люфта вала при замене щеток. Это может привести к быстрому износу новых компонентов.

✅ Решение: всегда проверяйте состояние подшипников при разборке мотора.

⚠️ Важно: если после замены мотора печка работает слабо, проверьте:

🔌 Состояние предохранителя F7 (20A) в монтажном блоке.
🔄 Работоспособность резистора скоростей (он находится рядом с мотором).
🔋 Напряжение на разъеме мотора (должно составлять 12 В при включенном зажигании).

FAQ: Частые вопросы о моторе отопителя МЭ 236

Можно ли самостоятельно отремонтировать мотор печки без опыта?

Да, такие задачи, как замена щеток и смазка подшипников, вполне под силу новичку. Главное — следовать инструкциям и не спешить. Однако, если потребуется перемотка ротора или замена втулок, лучше обратиться к профессионалам, так как для этого нужны токарные работы и специальное паяльное оборудование.

Какова стоимость замены мотора отопителя в автосервисе?

Цена услуг в автосервисах колеблется от 800 до 1500 рублей в зависимости от региона. В эту сумму входит демонтаж старого мотора, установка нового и проверка его работоспособности. Если вы выполните замену самостоятельно, сможете сэкономить эти средства.

Почему новый мотор печки издает свист сразу после установки?

Свист нового мотора может быть вызван несколькими причинами:

Недостаточной смазкой подшипников (достаточно добавить 1–2 капли масла).
Попаданием мусора в крыльчатку (рекомендуется продуть сжатым воздухом).
Некачественной сборкой (в случае брака производителя — верните по гарантии).

Если свист не исчезает через 1–2 дня эксплуатации, проверьте люфт вала.

Какой мотор отопителя предпочтительнее — оригинал или аналог?

Оригинальный мотор МЭ 236 (Пекар) зарекомендовал себя как надежный, но не всегда доступен. Среди аналогов наилучшие отзывы имеют Fenox и Hola — они работают тише и служат дольше, чем оригинал. Дешевые бренды, такие как LUZAR и безымянные китайские производители, часто не выдерживают даже одного сезона.

Можно ли эксплуатировать автомобиль без мотора отопителя?

Технически — да, но это приведет к нескольким проблемам:

🚗 Обмерзание лобового стекла в дождь или снег (ухудшение видимости).
🥶 Дискомфорт в салоне зимой (печка будет греть только за счет естественной конвекции).
🔥 Риск перегрева радиатора печки из-за отсутствия обдува.

Если мотор вышел из строя в пути, временно можно подключить внешний вентилятор на 12 В к разъему печки.

Тестирование мотора отопителя с помощью мультиметра

Тестирование мотора отопителя с помощью мультиметра является важным этапом диагностики, который позволяет выявить неисправности и определить, работает ли устройство должным образом. Для начала необходимо подготовить мультиметр, установив его в режим измерения сопротивления (омметр) или в режим проверки напряжения (вольтметр), в зависимости от того, что именно вы хотите проверить.

1. Проверка питания мотора отопителя

Первым шагом в тестировании является проверка наличия напряжения на клеммах мотора отопителя. Для этого:

Отключите мотор отопителя от электрической сети, чтобы избежать короткого замыкания.
Подключите мультиметр к клеммам питания мотора, установив его в режим измерения напряжения постоянного тока (DC).
Включите зажигание автомобиля и активируйте систему отопления на максимальную мощность.
Проверьте показания мультиметра. Нормальное значение должно составлять около 12-14 В. Если напряжение отсутствует, необходимо проверить предохранители и проводку, ведущую к мотору.

2. Измерение сопротивления обмоток мотора

Если питание на мотор поступает, следующим шагом будет проверка состояния обмоток. Для этого:

Снова отключите мотор от электрической сети.
Переключите мультиметр в режим измерения сопротивления.
Подключите щупы мультиметра к клеммам обмоток мотора. Обычно у мотора отопителя две обмотки: одна для работы на низкой скорости, другая — на высокой.
Запишите показания мультиметра. Нормальное значение сопротивления обмоток должно находиться в пределах 5-20 Ом. Если сопротивление значительно ниже или выше, это может указывать на короткое замыкание или обрыв обмотки.

3. Проверка на наличие короткого замыкания

Для проверки на наличие короткого замыкания между обмотками и корпусом мотора:

Установите мультиметр в режим измерения сопротивления.
Подключите один щуп к любой из клемм обмотки, а другой — к корпусу мотора.
Если мультиметр показывает нулевое или очень низкое сопротивление, это указывает на короткое замыкание, и мотор необходимо заменить.

4. Проверка работы мотора

Если все предыдущие проверки пройдены успешно, можно протестировать работу мотора:

Подключите мотор обратно к электрической сети.
Включите систему отопления на максимальную мощность.
Слушайте, работает ли мотор. Если он не издает звуков, возможно, проблема в самом моторе или в его механической части.

Тестирование мотора отопителя с помощью мультиметра позволяет быстро и эффективно выявить неисправности, что значительно упрощает процесс ремонта. При обнаружении любых отклонений от нормы рекомендуется обратиться к специалистам для дальнейшей диагностики и ремонта.

Обзор популярных неисправностей и их причин

Мотор отопителя МЭ 236, как и любое другое устройство, может столкнуться с различными неисправностями, которые могут негативно сказаться на его работе. Понимание этих неисправностей и их причин поможет в своевременной диагностике и устранении проблем.

1. Отсутствие обогрева

Одной из самых распространенных проблем является отсутствие обогрева в салоне автомобиля. Это может быть вызвано несколькими факторами:

Неисправность мотора отопителя: Если мотор не запускается, это может быть связано с его электрическими компонентами, такими как предохранители или реле.
Засорение воздуховодов: Пыль, грязь и другие загрязнения могут блокировать поток воздуха, что приводит к снижению эффективности обогрева.
Проблемы с термостатом: Если термостат не функционирует должным образом, это может привести к неправильной работе системы отопления.

2. Посторонние шумы

Если при работе мотора отопителя слышны посторонние шумы, это может указывать на следующие проблемы:

Износ подшипников: С течением времени подшипники мотора могут изнашиваться, что приводит к появлению стуков или скрипов.
Неправильная установка: Если мотор был установлен неправильно, это может вызвать вибрации и шумы во время работы.
Попадание инородных предметов: Листья, мелкие камни или другие предметы могут попасть в вентилятор, вызывая шум.

3. Перегрев мотора

Перегрев мотора отопителя может привести к его выходу из строя. Причины перегрева могут включать:

Засорение радиатора: Если радиатор забит, это может привести к перегреву системы.
Неправильная работа термостата: Если термостат заедает в закрытом положении, это может вызвать перегрев.
Нехватка охлаждающей жидкости: Низкий уровень жидкости может привести к перегреву системы.

4. Неправильная работа управления

Если управление отопителем не реагирует на команды, это может быть связано с:

Неисправностью переключателей: Износ или повреждение переключателей может привести к их некорректной работе.
Проблемами с проводкой: Обрыв проводов или плохие контакты могут препятствовать нормальной работе системы управления.
Сбой в работе электронных компонентов: Если система управления основана на электронике, сбой в работе может привести к неправильной работе отопителя.

Знание этих распространенных неисправностей и их причин поможет владельцам автомобилей с мотором отопителя МЭ 236 быстрее диагностировать и устранять проблемы, обеспечивая комфортные условия в салоне автомобиля в любое время года.

Советы по выбору качественных запчастей для ремонта

При ремонте мотора отопителя МЭ 236 важно правильно выбрать запчасти, чтобы обеспечить надежную и долговечную работу устройства. Ниже представлены рекомендации, которые помогут вам сделать правильный выбор.

1. Оригинальные запчасти против аналогов

Первое, что стоит учитывать, это выбор между оригинальными запчастями и их аналогами. Оригинальные детали, как правило, имеют более высокое качество и лучше подходят для конкретной модели. Они проходят строгий контроль качества и обеспечивают оптимальную совместимость с остальными компонентами системы отопления. Однако их стоимость может быть значительно выше. Аналоги могут быть более доступными, но важно выбирать проверенные бренды с хорошей репутацией.

2. Проверка сертификатов качества

При покупке запчастей обязательно обращайте внимание на наличие сертификатов качества. Это может быть как международный стандарт ISO, так и сертификаты от производителей. Наличие таких документов свидетельствует о том, что детали прошли необходимые испытания и соответствуют установленным требованиям.

3. Изучение отзывов и рекомендаций

Перед покупкой запчастей полезно ознакомиться с отзывами других пользователей. Это можно сделать на специализированных форумах, в социальных сетях или на сайтах, посвященных ремонту автомобилей. Рекомендации от опытных механиков также могут оказаться весьма полезными. Они могут подсказать, какие бренды зарекомендовали себя с лучшей стороны, а какие стоит избегать.

4. Сравнение цен

Не стоит спешить с покупкой первой попавшейся детали. Рекомендуется сравнить цены на запчасти в разных магазинах и интернет-магазинах. Иногда разница в цене может быть значительной, и вы сможете сэкономить, выбрав более выгодное предложение. Однако не забывайте, что слишком низкая цена может быть признаком низкого качества.

5. Консультация с профессионалами

Если у вас есть сомнения по поводу выбора запчастей, не стесняйтесь обратиться за консультацией к профессионалам. Мастера, работающие в сервисных центрах, могут дать полезные советы и помочь выбрать наиболее подходящие детали для вашего мотора отопителя.

6. Учет условий эксплуатации

При выборе запчастей также важно учитывать условия эксплуатации вашего автомобиля. Если вы часто ездите по сложным маршрутам или в условиях повышенной влажности, стоит обратить внимание на детали, которые имеют повышенную устойчивость к износу и коррозии. Это поможет избежать частых ремонтов и продлить срок службы системы отопления.

Следуя этим рекомендациям, вы сможете выбрать качественные запчасти для ремонта мотора отопителя МЭ 236, что обеспечит надежную работу системы отопления вашего автомобиля и комфорт в холодное время года.
