Почему не включается вентилятор охлаждения Ока и как отремонтировать

Опубликовано: 28.09.2026

Вентилятор охлаждения играет ключевую роль в поддержании оптимальной температуры двигателя автомобиля Ока 1111/11113. Если он не включается, это может привести к перегреву двигателя и серьезным поломкам. В данной статье мы рассмотрим семь основных причин, по которым вентилятор может не работать, а также предложим пошаговые инструкции по диагностике и ремонту, что позволит вам самостоятельно выявить и устранить проблему. Эта информация будет полезна как опытным автомобилистам, так и новичкам, стремящимся разобраться в устройстве своего автомобиля и избежать дорогостоящего ремонта.

1. Как работает система охлаждения на Оке: схема и ключевые элементы

На ВАЗ-1111/11113 «Ока» вентилятор охлаждения включается автоматически при достижении температуры антифриза в диапазоне 92–98°C (в зависимости от настройки датчика). В отличие от современных автомобилей, здесь нет электронного блока управления — схема проста и надежна, но подвержена износу.

Ключевые элементы цепи:

🔥 Датчик температуры (расположен в радиаторе) — замыкает контакты при нагреве и отправляет сигнал на реле.
⚡ Реле вентилятора (находится под торпедой, в блоке предохранителей) — срабатывает от сигнала датчика и замыкает цепь питания для мотора вентилятора.
🔌 Предохранитель F7 (10А) — защищает цепь от короткого замыкания.
🌀 Электродвигатель вентилятора — приводит в движение лопасти.
🔌 Проводка и разъемы — часто подвержены окислению или механическим повреждениям.

На Оке установлен односкоростной вентилятор (без режимов «малая/большая скорость»), что упрощает диагностику. Если вентилятор не включается, причина может быть в одном из перечисленных компонентов, за исключением механических неисправностей (например, заклинившего подшипника мотора).

2. Диагностика предохранителя и реле: первые шаги

Начните диагностику с самых простых и доступных компонентов — предохранителя и реле. На Оке они находятся в монтажном блоке под торпедой со стороны водителя. Чтобы получить доступ:

Открутите два самореза, крепящих пластиковую накладку под рулём.
Снимите накладку, потянув её на себя.
Найдите блок предохранителей — это черная коробка с крышкой.

Предохранитель F7 (10А) отвечает за работу вентилятора. Если он сгорел, замените его на новый с тем же номиналом. Никогда не устанавливайте предохранитель с более высоким номиналом (например, 15А) — это может привести к возгоранию проводки!

Реле вентилятора (обычно обозначается как К1 или 90.3747-10) проверяется следующим образом:

🔧 Извлеките реле из гнезда.
🔍 Проверьте контакты на наличие окисления или подгорания.
🔌 Вставьте исправное реле (например, от звукового сигнала).
🚗 Запустите двигатель и дождитесь нагрева до 90°C. Если вентилятор заработал — проблема в реле.

⚠️ Важно! Если предохранитель снова сгорает после замены, это указывает на короткое замыкание в цепи. Не игнорируйте эту проблему — проверьте проводку на наличие обрывов или замыканий на массу (см. раздел 5).

Причина поломки	Описание проблемы	Способы устранения
1. Перегоревший предохранитель	Предохранитель, отвечающий за вентилятор, сгорел.	Заменить предохранитель на новый.
2. Неисправный датчик температуры	Датчик не подает сигнал на включение вентилятора.	Проверить и заменить датчик при необходимости.
3. Поломка реле вентилятора	Реле не замыкает цепь для включения вентилятора.	Заменить реле на исправное.
4. Проблемы с проводкой	Обрыв или короткое замыкание в проводах.	Проверить проводку, восстановить соединения.
5. Неисправный вентилятор	Вентилятор физически поврежден или заклинил.	Заменить вентилятор или отремонтировать.
6. Низкий уровень охлаждающей жидкости	Недостаток жидкости может привести к перегреву.	Долить охлаждающую жидкость до нормы.
7. Проблемы с системой управления	Неисправности в ЭБУ или других системах управления.	Проверить систему управления, провести диагностику.

Интересные факты

Вот несколько интересных фактов, связанных с проблемой неработающего вентилятора охлаждения на автомобиле Ока:

Термостат и его влияние: Одной из причин, по которой вентилятор охлаждения может не включаться, является неисправный термостат. Если термостат застрял в закрытом положении, двигатель может перегреваться, но вентилятор не будет включаться, так как не будет достигнута необходимая температура. Это может привести к серьезным повреждениям двигателя, если не принять меры.
Электрические проблемы: Часто причиной неработающего вентилятора является проблема с электропроводкой или предохранителями. В Оке, как и в других автомобилях, могут возникать окисления контактов или обрывы проводов, что приводит к отсутствию питания на вентилятор. Проверка и восстановление электрических соединений может решить проблему.
Сенсоры температуры: В современных автомобилях вентилятор охлаждения управляется датчиками температуры. Если датчик неисправен, он может не передавать правильные данные в систему управления, и вентилятор не будет включаться. Замена датчика температуры может быть простым и эффективным решением проблемы.

Эти факты подчеркивают важность регулярного технического обслуживания и диагностики автомобиля для предотвращения серьезных поломок.

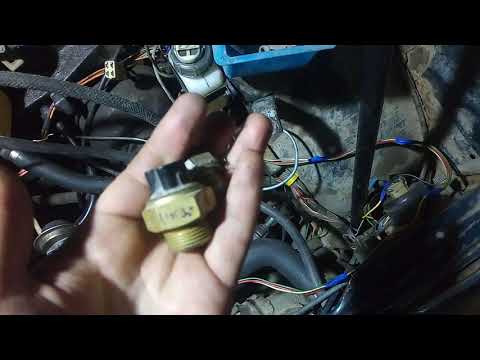

3. Проверка датчика температуры: почему он «врёт»

Датчик активации вентилятора на автомобиле Ока (артикулы 19.3828 или 40.5226) является уязвимым элементом системы. Он расположен в нижней части радиатора (со стороны водителя) и часто выходит из строя по следующим причинам:

💧 Коррозия контактов (антифриз может просачиваться через уплотнение).
🔥 Перегрев (датчик может «залипнуть» в закрытом положении).
🔌 Обрыв внутренней цепи.

Проверка датчика:

Отсоедините фишку с проводами от датчика.
Соедините контакты фишки между собой (например, с помощью скрепки).
Если вентилятор заработал, датчик неисправен и нуждается в замене.

Также можно проверить датчик с помощью мультиметра:

Снимите датчик (используйте ключ на 30).
Погрузите его в ёмкость с водой, нагретой до 90–95°C.
Подключите мультиметр в режиме прозвонки к контактам датчика.
При нагреве прибор должен показать замыкание цепи (звуковой сигнал).

Температура воды, °C	Сопротивление датчика, Ом	Состояние контактов
20–30	∞ (разомкнуто)	Вентилятор выключен
85–90	0–0.5	Контакты начинают замыкаться
95+	0 (замкнуто)	Вентилятор должен включиться

⚠️ Важно! На Оке могут встречаться датчики с различной температурой срабатывания (92°C и 98°C). При замене выбирайте аналог с такой же маркировкой, иначе вентилятор может включаться слишком рано или поздно.

4. Диагностика электродвигателя вентилятора

Если предохранитель, реле и датчик исправны, но вентилятор не работает, проблема может быть в электродвигателе. В модели Ока используется мотор постоянного тока (артикул 2108-1308008 или его аналоги), который со временем может выйти из строя:

🔥 Обмотка якоря может сгореть.
🌀 Щётки или подшипники могут износиться.
🔌 Контакты на клеммах могут окислиться.

Как проверить мотор:

Отсоедините разъём питания от вентилятора.
Подключите мотор напрямую к аккумулятору (плюс к плюсу, минус к минусу).
Если вентилятор не запускается, необходим ремонт или замена.

Наиболее распространённые неисправности мотора:

🔧 Заклинивание подшипников — лопасти не вращаются даже при подаче напряжения. Попробуйте провернуть их вручную: если ощущается сопротивление, смажьте подшипники или замените мотор.
🔥 Обрыв обмотки — мотор не реагирует на питание, отсутствует характерное гудение. Проверьте обмотку мультиметром: сопротивление должно быть в диапазоне 0.5–2 Ом.
🔌 Окисление коллектора — наблюдается искрение во время работы, обороты нестабильны. Очистите коллектор с помощью наждачной бумаги (зернистость 600–800).

⚠️ Важно! Если мотор издаёт гудение, но не вращается, не держите его подключённым к аккумулятору более 5 секунд — это может привести к перегреву обмотки и окончательному выходу из строя.

5. Проверка проводки: где искать обрыв или короткое замыкание

Проводка на Оке — распространённая проблема для владельцев. Со временем изоляция изнашивается, контакты окисляются, а разъёмы становятся ненадёжными. Обратите внимание на следующие моменты:

🔌 Разъём датчика температуры — часто окисляется из-за утечек антифриза.
🔧 Провода от реле к вентилятору — проходят под капотом и могут тереться о кузов.
🔥 Массовый провод — крепится к кузову (обычно под болт на крыле).

Как проверить цепь:

Отключите отрицательную клемму аккумулятора.
Отсоедините разъём от датчика температуры и мотора вентилятора.
Используйте мультиметр в режиме «прозвонки» для проверки:

От контакта 85 реле до датчика температуры.
От контакта 87 реле до положительного провода мотора.
От отрицательного провода мотора до кузова (сопротивление должно быть близким к 0).

Если вы обнаружили обрыв, восстановите проводку:

🔧 Зачистите и залудите повреждённые участки проводов.
🔌 Соедините их с помощью пайки или клеммных колодок.
🛠️ Заизолируйте с использованием термоусадочной трубки или изоленты.

⚠️ Важно! Если проводка износилась о кузов, обязательно проверьте цепь на короткое замыкание перед подключением нового предохранителя. Для этого используйте мультиметр в режиме измерения сопротивления (между положительным проводом и массой). Сопротивление должно быть бесконечным (∞).

6. Механические неисправности: что ещё может мешать работе

Иногда вентилятор не запускается не из-за электрических проблем, а по механическим причинам. На Оке наиболее распространенные из них:

🌀 Заклинивание лопастей — может произойти из-за деформации или попадания посторонних предметов, таких как листья или мусор. Проверьте, могут ли лопасти свободно вращаться, проверив их вручную.
🔧 Ослабление крепления мотора — вибрация во время работы может ослабить болты, из-за чего лопасти могут задевать радиатор.
💧 Наличие масла или грязи — если мотор «закис», очистите его с помощью керосина или WD-40.

Способы устранения:

7. Альтернативные способы включения вентилятора (временное решение)

Если вентилятор не работает, а вам срочно нужно ехать, можно воспользоваться временными способами принудительного включения:

🔌 Прямое подключение к аккумулятору — соедините положительный вывод мотора с + аккумулятора, а отрицательный — с – (или кузовом). В этом случае вентилятор будет работать постоянно, что предотвратит перегрев двигателя.
🔧 Замыкание контактов датчика — соедините провода разъема датчика между собой (как при тестировании). Вентилятор активируется, но следите за температурой на приборной панели.
🚗 Установка кнопки — подключите кнопку в разрыв цепи после реле, чтобы вручную включать вентилятор.

⚠️ Важно! Принудительное включение вентилятора не заменяет необходимость в ремонте. Используйте этот метод только для того, чтобы доехать до дома или сервисного центра. Постоянная работа вентилятора может разрядить аккумулятор и скрыть настоящую проблему.

Если вы решили установить кнопку, вот схема подключения:

АКБ (+) → Предохранитель (10А) → Кнопка → Контакт 87 реле → Мотор вентилятора

Контакт 86 реле → Масса (кузов)

FAQ: Частые вопросы о вентиляторе охлаждения на Оке

Вентилятор работает непрерывно, даже когда двигатель холодный. В чем причина?

Скорее всего, датчик температуры заедает в замкнутом положении или контакты его разъема замкнуты. Попробуйте отсоединить разъем от датчика — если вентилятор отключится, проблема в датчике. Также стоит проверить реле: оно могло «зависнуть» в активном состоянии.

Можно ли ездить без вентилятора, если следить за температурой?

Это крайне нежелательно. Даже при тщательном контроле существует высокий риск перегрева, особенно в пробках или жаркую погоду. Если вентилятор не работает, старайтесь двигаться со скоростью не менее 60 км/ч, чтобы поток воздуха охлаждал радиатор, и делайте остановки каждые 10–15 минут для остывания.

Какой вентилятор можно установить на Оку вместо оригинального?

С завода на автомобиль устанавливался вентилятор 2108-1308008 (от ВАЗ-2108). Можно использовать следующие аналоги:

LUZAR LF 0108 (пластиковые лопасти, работает тихо).
PEKAR 2108-1308008 (металлические лопасти, отличается долговечностью).
Фенокс VC01003 (универсальный, может потребовать доработки креплений).

При замене обратите внимание на размер креплений и полярность подключения (в некоторых моделях плюс и минус могут быть перепутаны).

Почему вентилятор включается только на высоких оборотах двигателя?

Это может свидетельствовать о плохом контакте в электрической цепи или недостаточном напряжении на моторе. Проверьте:

Состояние клемм аккумулятора и массы.
Окисление контактов реле и датчика.
Напряжение на моторе вентилятора при включении (должно быть не менее 12В).

Если проблема сохраняется, возможно, изношены щётки электродвигателя — их сопротивление увеличивается, и мотор не работает на низких оборотах.

Можно ли установить вентилятор от другой машины на Оку?

Да, но необходимо учитывать:

Размер — диаметр должен соответствовать радиатору (примерно 300–320 мм).
Крепления — возможно, потребуется сверлить новые отверстия.
Полярность — если мотор вращается в обратную сторону, поменяйте местами плюс и минус.
Производительность — вентилятор должен обеспечивать прокачку не менее 1500–2000 м³/ч воздуха.

Популярные доноры: ВАЗ-2108/2109, Таврия, Запорожец.

8. Проверка системы охлаждения на наличие утечек

Проверка системы охлаждения на наличие утечек является важным этапом диагностики, когда вентилятор охлаждения на автомобиле Ока не включается. Утечки могут привести к недостатку охлаждающей жидкости, что в свою очередь может вызвать перегрев двигателя и другие серьезные проблемы. Рассмотрим, как выявить утечки и что делать в случае их обнаружения.

1. Визуальный осмотр системы охлаждения

Первым шагом в проверке системы охлаждения на наличие утечек является визуальный осмотр всех компонентов. Обратите внимание на:

Радиатор: проверьте на наличие коррозии, трещин или повреждений.
Шланги: осмотрите их на предмет трещин, износа или разрывов.
Патрубки: убедитесь, что соединения не имеют подтеков.
Термостат: проверьте, нет ли следов охлаждающей жидкости вокруг него.

2. Проверка уровня охлаждающей жидкости

Убедитесь, что уровень охлаждающей жидкости в радиаторе и расширительном бачке находится в пределах нормы. Если уровень жидкости ниже минимального, это может свидетельствовать о наличии утечки. В таком случае необходимо долить охлаждающую жидкость и внимательно следить за ее уровнем в течение нескольких дней.

3. Использование красителя для обнаружения утечек

Если визуальный осмотр не дал результатов, можно использовать специальный краситель для обнаружения утечек. Добавьте краситель в систему охлаждения и запустите двигатель. После этого проверьте все соединения и компоненты на наличие ярких следов красителя, что укажет на место утечки.

4. Проверка на наличие утечек под давлением

Еще одним эффективным методом является проверка системы охлаждения под давлением. Для этого используется специальный насос, который создает давление в системе. Если давление начинает падать, это указывает на наличие утечки. Важно помнить, что данную процедуру лучше доверить специалистам, так как неправильное использование оборудования может привести к повреждению системы.

5. Обращение к специалистам

Если вы не смогли самостоятельно выявить утечку, рекомендуется обратиться к профессионалам. Автосервисы имеют необходимое оборудование и опыт для диагностики и устранения проблем в системе охлаждения. Специалисты смогут не только найти утечку, но и предложить оптимальные решения для ее устранения.

В заключение, регулярная проверка системы охлаждения на наличие утечек поможет предотвратить серьезные поломки и продлить срок службы вашего автомобиля. Не забывайте о важности своевременного обслуживания и диагностики, чтобы избежать неприятных ситуаций на дороге.

9. Замена вентилятора: когда это необходимо

Замена вентилятора охлаждения на автомобиле Ока может стать необходимой мерой, если все предыдущие способы диагностики и устранения неисправностей не принесли результатов. Важно понимать, что вентилятор – это ключевой элемент системы охлаждения, и его неисправность может привести к перегреву двигателя и серьезным повреждениям. Рассмотрим основные признаки, указывающие на необходимость замены вентилятора, а также процесс его замены.

Признаки неисправности вентилятора:

Полное отсутствие работы: Если вентилятор не включается даже при высоких температурах двигателя, это может свидетельствовать о его поломке.
Шумы и вибрации: Если во время работы вентилятора вы слышите посторонние звуки, такие как скрежет или стук, это может указывать на механические повреждения или износ подшипников.
Неправильная работа: Если вентилятор работает нерегулярно или включается только на высоких оборотах, это может быть признаком неисправности управляющей электроники или датчиков.

Когда стоит задуматься о замене:

Если вы заметили один или несколько из вышеперечисленных признаков, рекомендуется провести более детальную диагностику. Если выяснится, что вентилятор действительно неисправен, его замена станет единственным выходом. Также стоит учитывать возраст вентилятора: если он служит более 5-7 лет, его эффективность может значительно снизиться, и замена будет целесообразной.

Процесс замены вентилятора:

Подготовка: Перед началом работ убедитесь, что автомобиль находится на ровной поверхности, а двигатель остыл. Отключите аккумулятор для предотвращения короткого замыкания.
Снятие старого вентилятора: Для этого необходимо снять защитный кожух, если он имеется, и открутить крепежные болты вентилятора. Будьте внимательны, чтобы не повредить провода и другие элементы.
Установка нового вентилятора: Установите новый вентилятор на место старого, убедившись, что он правильно зафиксирован и не имеет люфта. Подключите все электрические разъемы.
Проверка работы: После завершения установки подключите аккумулятор и запустите двигатель. Проверьте, работает ли вентилятор при повышении температуры двигателя.

Замена вентилятора охлаждения – это важная процедура, которая требует внимательности и аккуратности. Если у вас нет опыта в проведении таких работ, лучше обратиться к профессионалам, чтобы избежать возможных ошибок и обеспечить надежную работу системы охлаждения вашего автомобиля.

10. Обслуживание и профилактика системы охлаждения

Обслуживание и профилактика системы охлаждения автомобиля – это важный аспект, который может существенно продлить срок службы как самого вентилятора, так и всей системы охлаждения в целом. Регулярное внимание к этим элементам поможет избежать серьезных поломок и дорогостоящего ремонта.

Первым шагом в профилактике является регулярная проверка состояния радиатора и вентиляторов. Накапливающаяся грязь и мусор могут препятствовать нормальному потоку воздуха, что приводит к перегреву двигателя. Рекомендуется периодически очищать радиатор от загрязнений, особенно в условиях городских пробок и при частых поездках по пыльным дорогам.

Также стоит обратить внимание на уровень охлаждающей жидкости. Низкий уровень может привести к перегреву двигателя и, как следствие, к выходу из строя вентилятора. Проверяйте уровень жидкости не только в бачке, но и в системе охлаждения в целом, чтобы избежать утечек.

Не менее важным является контроль за работой термостата. Если термостат заедает в закрытом положении, это может привести к перегреву двигателя и не включению вентилятора. Регулярная проверка и замена термостата при необходимости помогут избежать подобных проблем.

Проводите диагностику электрической части системы охлаждения. Проверьте состояние проводов и разъемов, так как коррозия или повреждения могут привести к сбоям в работе вентилятора. Если вы заметили обрыв проводки или окисление контактов, это необходимо устранить как можно скорее.

Не забывайте о замене старых и изношенных деталей. Вентиляторы, как и другие механизмы, имеют свой срок службы. Если ваш вентилятор работает с перебоями или издает странные звуки, это может быть признаком того, что его пора заменить.

Наконец, стоит помнить о сезонной подготовке автомобиля. Перед началом летнего сезона проверьте систему охлаждения, чтобы убедиться, что она готова к высоким температурам. Это включает в себя проверку работы вентилятора, уровня охлаждающей жидкости и состояния радиатора.

Следуя этим простым рекомендациям, вы сможете значительно снизить риск поломок системы охлаждения и продлить срок службы вашего автомобиля. Регулярное обслуживание – это залог надежной работы всех систем вашего транспортного средства.
