Схема подключения котла Baxi Ecofour и ее монтаж

Опубликовано: 28.09.2026

В данной статье мы подробно рассмотрим схему подключения котла Baxi Ecofour, уделяя внимание всем ключевым аспектам, от обвязки до установки дымохода. Правильный монтаж и подключение котла — это залог его эффективной работы и долговечности, а также безопасности эксплуатации. Мы предоставим пошаговую инструкцию, которая будет полезна как новичкам, так и опытным специалистам, а также разберем распространенные ошибки, которые могут возникнуть в процессе установки.

1. Подготовка помещения: требования к котельной

Перед установкой убедитесь, что помещение соответствует требованиям для газовых котлов. Для моделей Baxi Ecofour с мощностью до 35 кВт (например, Ecofour 24F или Ecofour 1.24F) необходимо учитывать следующие условия:

📏 Минимальная площадь: 4 м² (для котлов до 30 кВт) или 8 м² (для котлов мощностью 30–60 кВт).
🪟 Вентиляция: приточная решетка в нижней части двери (площадь не менее 0,02 м²) и вытяжка в верхней части.
🚪 Дверь: должна открываться наружу, ширина проема — не менее 80 см.
🔥 Огнеупорные материалы: стены и пол вокруг котла (в радиусе 0,5 м) должны быть отделаны негорючими плитами (например, магнезитом).

Для настенных моделей Ecofour также важно соблюдать расстояния: не менее 20 см от верхней части котла до потолка, 30 см — до боковых стен и 50 см — до передней панели (для удобства обслуживания). Если котел устанавливается в нише, обеспечьте свободный доступ к газовому клапану и электронной плате.

⚠️ Важно: В многоквартирных домах установка газовых котлов мощностью более 35 кВт требует отдельного согласования с газовой службой и наличия проектной документации. Для моделей Baxi Ecofour 1.35F и выше это обязательное условие.

2. Распаковка и комплектация: что должно быть в коробке

Перед началом установки убедитесь, что у вас есть все необходимые элементы из комплекта. В стандартной комплектации Baxi Ecofour вы найдете:

📦 Сам котел, защищенный заводской пленкой (не снимайте ее до завершения монтажа!).
📄 Паспорт и гарантийный талон (не забудьте указать дату установки!).
🔧 Комплект крепежа: кронштейны, дюбели и саморезы (для настенных моделей).
🔌 Электрический кабель (если ваша модель оснащена электроподжигом).
🔥 Газовый шланг (в некоторых комплектациях, чаще всего приобретается отдельно).
📊 Схема подключения (может быть наклейкой на внутренней стороне крышки или отдельным вкладышем).

Если вам не хватает хотя бы одного элемента, свяжитесь с продавцом. Также обратите внимание на серийный номер котла (он указан на шильдике сбоку): этот номер понадобится для регистрации гарантии на сайте Baxi.

Компонент	Описание	Рекомендации по установке
Котел Baxi Ecofour	Газовый котел с высокой эффективностью, предназначенный для отопления.	Установить в помещении с хорошей вентиляцией.
Обвязка	Система трубопроводов, соединяющая котел с отопительными приборами.	Использовать трубы диаметром не менее 1 дюйма.
Дымоход	Система для отвода продуктов сгорания из котла.	Установить с учетом угла наклона не менее 30°.
Насос	Обеспечивает циркуляцию теплоносителя в системе.	Установить насос на обратной линии.
Расширительный бак	Компенсирует изменение объема теплоносителя при нагреве.	Установить на высоте не менее 1 метра от котла.
Фильтр	Защищает систему от загрязнений и накипи.	Установить перед насосом.
Запорная арматура	Позволяет отключать котел и проводить обслуживание.	Установить на входе и выходе из котла.
Термостат	Регулирует температуру в системе отопления.	Установить в помещении, где требуется контроль температуры.

Интересные факты

Вот несколько интересных фактов о схеме подключения котла Baxi Ecofour:

Модульная система обвязки: Котлы Baxi Ecofour имеют модульную систему обвязки, что позволяет легко адаптировать систему отопления под конкретные условия эксплуатации. Это означает, что можно использовать различные конфигурации трубопроводов и радиаторов, что упрощает установку и обслуживание.
Эффективность дымохода: Котлы Baxi Ecofour могут быть подключены как к традиционным дымоходам, так и к коаксиальным системам. Коаксиальные дымоходы обеспечивают более высокую эффективность за счет использования воздуха из внешней среды для горения, что снижает риск перегрева и увеличивает безопасность эксплуатации.
Автоматизированные системы управления: Современные модели котлов Baxi Ecofour оснащены интеллектуальными системами управления, которые позволяют автоматически регулировать температуру и давление в системе отопления. Это не только повышает комфорт, но и способствует экономии энергоресурсов, так как котел работает в оптимальном режиме.

3. Обвязка котла: схема подключения к системе отопления

Обвязка — это набор труб и компонентов, соединяющих котел с отопительной системой. Для модели Baxi Ecofour схема включает следующие элементы:

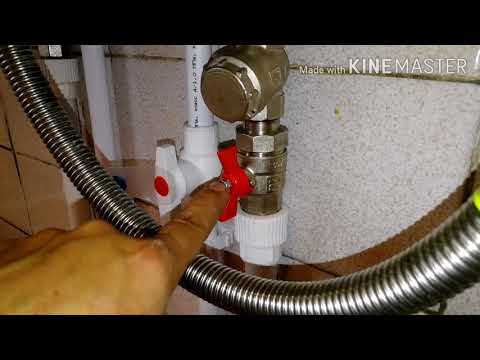

Подвод газа: гибкий шланг с оплеткой (диаметр 1/2" или 3/4", в зависимости от модели) с обязательным краном-американкой для быстрого отключения в экстренных ситуациях.
Подключение к системе отопления:
- Подача (горячая вода из котла) — верхний патрубок.
- Обратка (охлажденная вода, возвращающаяся в котел) — нижний патрубок.
Подключение горячего водоснабжения (для двухконтурных моделей, таких как Ecofour 24F):
- Вход для холодной воды — слева.
- Выход для горячей воды — справа.
Расширительный бак (встроен в большинство моделей Ecofour, но для крупных систем может потребоваться дополнительный).
Фильтр грубой очистки на обратной линии (защищает теплообменник от загрязнений).

Обратите внимание: все резьбовые соединения следует уплотнять льном с пастой или ФУМ-лентой. Не затягивайте слишком сильно, чтобы не повредить патрубки котла. Для герметизации газовых соединений используйте только газовую пасту (например, Loctite 577).

Элемент обвязки	Минимальный диаметр трубы	Рекомендуемый материал	Примечания
Подвод газа	1/2" (DN15)	Гибкий шланг с оплеткой или металлическая труба	Максимальная длина шланга — 1,5 м
Подача/обратка отопления	3/4" (DN20)	Металлопластик, армированный полипропилен, медь	Избегайте резких поворотов рядом с котлом
ГВС (холодная вода)	1/2" (DN15)	Полипропилен или металлопластик	Установите фильтр перед котлом
Дымоход (коаксиальный)	60/100 мм	Алюминий или нержавеющая сталь	Уклон 3° в сторону улицы

Все соединения должны быть герметичными (проверяйте с помощью мыльного раствора для газа).

Фильтр на обратной линии установлен и промыт.

Давление в системе должно составлять 1–1,5 бар (проверьте показания манометра на котле).

Кран на газопроводе открыт, но котел не подключен к электросети.

4. Электрическое подключение: схема и ошибки

Котлы Baxi Ecofour требуют подключения к электросети с напряжением 220 В. Для моделей мощностью до 24 кВт допускается использование стандартной бытовой розетки, но только если она выделенная (не используется для других устройств) и имеет заземление. Для котлов мощностью свыше 24 кВт или при отсутствии заземления необходимо провести отдельную линию от электрического щитка.

Стандартная схема подключения выглядит следующим образом:

От щитка прокладывается кабель ВВГнг 3×2,5 мм² (для котлов до 35 кВт).
Устанавливается автоматический выключатель на 16 А (для 24 кВт) или 20 А (для 35 кВт).
Обязательно подключение через устройство защитного отключения (УЗО) с током утечки 30 мА.
Кабель подводится к клеммной колодке котла (обычно она находится под нижней крышкой).

Распиновка клемм (стандарт для Ecofour):

L — фаза (коричневый/красный провод).
N — ноль (синий провод).
⏚ — заземление (желто-зеленый провод).

⚠️ Важно: Если в вашем доме отсутствует заземление, обязательно используйте устройство защитного отключения (УЗО) или организуйте систему зануления через грозозащитный разрядник. Подключение без защиты от электрического удара строго запрещено!

5. Подключение дымхода: коаксиальный или раздельный?

Модели Baxi Ecofour с закрытой камерой сгорания (турбированные) требуют подключения к коаксиальному дымоходу. Вот его ключевые характеристики:

🔄 Двухканальная структура: внутренняя труба для удаления продуктов сгорания, внешняя — для поступления воздуха.
📏 Диаметр: 60 мм (внутренняя труба) и 100 мм (внешняя).
🔺 Уклон: 3–5° в сторону улицы для стока конденсата.
🚫 Использование дымоходов от других котлов или самодельных конструкций строго запрещено.

Для моделей с открытой камерой (например, Ecofour 1.14F) требуется традиционный дымоход из нержавеющей стали с диаметром не менее 130 мм. Обратите внимание на следующие моменты:

Высота дымохода над коньком крыши должна быть не менее 0,5 м (если расстояние до конька не превышает 1,5 м).
Максимальная длина горизонтального участка — 3 м (с уклоном 2° в сторону котла).
Запрещены повороты более 90° и уменьшение диаметра.

При установке коаксиального дымохода через стену обязательно используйте декоративный кожух и уплотнительную манжету для предотвращения промерзания и попадания осадков. Отверстие в стене должно быть на 1–2 см больше диаметра дымохода.

6. Первый пуск и настройка котла

После завершения установки выполните следующие действия:

Проверка на утечки:
- Нанесите мыльный раствор на все соединения газовых труб.
- Откройте газовый кран и наблюдайте в течение 5–10 минут: появление пузырьков указывает на утечку.
Заполнение системы:
- Откройте кран для подпитки (обычно он находится в нижней части котла).
- Установите давление в системе на уровне 1–1,5 бар (проверяйте по манометру).
- Удалите воздух через автоматические воздухоотводчики на радиаторах.
Подключение к электросети:
- Включите автоматический выключатель в электрическом щитке.
- Нажмите кнопку ON/OFF на панели управления котлом.
Настройка параметров:
- Установите желаемую температуру отопления (рекомендуемая для первого запуска — 60°C).
- Проверьте работу системы горячего водоснабжения (если котел двухконтурный).

Если котел не запускается, проверьте:

🔌 Наличие напряжения 220 В на клеммах (используйте мультиметр для измерения).
🔥 Давление газа (должно быть в пределах 13–20 мбар для природного газа).
💧 Давление в системе отопления (если ниже 0,8 бар — проведите подпитку).
📡 Сигнал от датчика тяги (в случае неисправности дымохода котел будет заблокирован).

⚠️ Важно: Если на дисплее котла появляется ошибка E01 (отсутствие пламени), E10 (проблемы с дымоходом) или E96 (сбой платы), не пытайтесь сбросить ее многократным включением и выключением. Обратитесь к таблице ошибок в инструкции или вызовите специалиста для диагностики.

7. Типичные ошибки монтажа и как их избежать

Даже опытные специалисты иногда совершают ошибки при установке Baxi Ecofour. Рассмотрим наиболее распространенные из них:

🔌 Подключение к электросети без заземления → существует риск поражения электрическим током и сбоев в работе электроники. Решение: проведите отдельную линию с устройством защитного отключения (УЗО).
🔥 Использование несертифицированного газового шланга → возможны утечки газа. Решение: приобретайте шланги, соответствующие стандарту ГОСТ Р 52209.
💧 Отсутствие фильтра на обратной линии → может привести к засорению теплообменника. Решение: установите магнитный фильтр или фильтр грубой очистки.
🌀 Неправильный уклон дымохода → зимой может происходить замерзание конденсата. Решение: обеспечьте уклон 3–5° в сторону улицы.
📉 Низкое давление в системе → котел не запускается. Решение: подпитайте систему до уровня 1–1,5 бар.

Еще одной распространенной проблемой является шум в системе отопления после запуска. Причины могут быть следующими:

Воздушные пробки (устраните воздух через краны Маевского).
Чрезмерно высокая скорость циркуляционного насоса (отрегулируйте настройки насоса в меню котла).
Неправильный диаметр труб (узкие участки создают турбулентность).

FAQ: Частые вопросы по подключению Baxi Ecofour

Можно ли подключить Baxi Ecofour к стандартной розетке?

Да, это возможно, но при соблюдении следующих условий:

Мощность котла не должна превышать 24 кВт.
Розетка должна быть выделенной (не использоваться для других устройств).
Обязательно наличие заземления или УЗО на 30 мА.

Если мощность котла превышает 24 кВт или отсутствует заземление, потребуется отдельная линия от электрического щитка.

Какой диаметр труб необходим для подключения?

Минимальные размеры труб:

Отопление (подача и обратка): 3/4" (DN20).
ГВС (холодная и горячая вода): 1/2" (DN15).
Газ: 1/2" (DN15) для котлов до 24 кВт, 3/4" (DN20) для котлов мощностью 35 кВт.

Для больших домов (площадь более 200 м²) рекомендуется увеличивать диаметр труб отопления до 1" (DN25).

Нужен ли дополнительный расширительный бак?

В большинстве моделей Baxi Ecofour предусмотрен встроенный бак объемом 6–8 литров. Дополнительный бак необходим в следующих случаях:

Общий объем системы отопления превышает 150 литров.
Используются алюминиевые радиаторы, требующие большего объема.
Котел работает в каскадной системе с другими котлами.

Формула для расчета объема бака: V = (Vсистемы × 0,08) / (1 – (Pmin / Pmax)), где Pmin — давление подпитки (обычно 0,8 бар), Pmax — максимальное давление (3 бар).

Какое давление газа должно быть на входе в котел?

Для котлов Baxi Ecofour, работающих на природном газе, действуют следующие параметры:

Номинальное давление: 13–20 мбар.
Минимальное для запуска: 5 мбар (в этом случае работа будет нестабильной).
Максимальное: 25 мбар (превышение этого значения приведет к отключению котла).

Если давление ниже установленной нормы, рекомендуется обратиться в газовую службу — проблема может быть связана с магистралью или редуктором.

Можно ли использовать антифриз в системе отопления с Baxi Ecofour?

Да, это возможно, но с определенными условиями:

Разрешены только специальные антифризы для газовых котлов (например, Dixis-65 или Thermagent-30).
Концентрация антифриза не должна превышать 50% (разбавляйте дистиллированной водой).
Антифриз следует заменять каждые 5 лет, так как он теряет свои свойства.
Не используйте автомобильный тосол или этиленгликоль — они могут повредить уплотнения котла!

Перед заливкой антифриза рекомендуется промыть систему специальным очистителем (например, Cillit Bang для систем отопления).

8. Обслуживание и уход за котлом: советы по эксплуатации

Обслуживание и уход за котлом: советы по эксплуатации

Правильное обслуживание котла Baxi Ecofour является ключевым аспектом его долговечности и эффективной работы. Регулярный уход не только продлевает срок службы устройства, но и обеспечивает его безопасную эксплуатацию. В этом разделе мы рассмотрим основные рекомендации по обслуживанию и уходу за котлом.

1. Регулярная проверка и чистка

Котел необходимо регулярно проверять на наличие загрязнений и отложений. Рекомендуется проводить чистку теплообменника, горелки и других внутренних компонентов не реже одного раза в год. Это поможет избежать перегрева и повысит эффективность работы котла.

2. Проверка давления в системе

Давление в системе отопления должно находиться в пределах 1-2 бар. Регулярно проверяйте манометр на котле и при необходимости подкачивайте систему. Низкое давление может привести к неэффективной работе котла, а слишком высокое — к его повреждению.

3. Обслуживание дымохода

Дымоход должен быть чистым и свободным от засоров. Рекомендуется проводить его проверку и чистку не реже одного раза в год. Это предотвратит образование сажи и обеспечит правильное удаление продуктов сгорания, что крайне важно для безопасности эксплуатации котла.

4. Проверка системы безопасности

Котел Baxi Ecofour оснащен различными системами безопасности, такими как термостат, предохранительный клапан и датчики. Регулярно проверяйте их работоспособность. Если вы заметили какие-либо неисправности, немедленно обратитесь к специалисту для диагностики и ремонта.

5. Замена фильтров

Если ваш котел оборудован фильтрами, их необходимо заменять или чистить в соответствии с рекомендациями производителя. Загрязненные фильтры могут снизить эффективность работы котла и привести к его поломке.

6. Профилактическое обслуживание

Рекомендуется проводить профилактическое обслуживание котла не реже одного раза в год. Это может включать в себя полную диагностику системы, проверку всех компонентов и замену изношенных деталей. Профессиональное обслуживание поможет выявить потенциальные проблемы до того, как они станут серьезными.

7. Использование качественного топлива

Для котлов Baxi Ecofour важно использовать только качественное топливо, соответствующее рекомендациям производителя. Некачественное топливо может привести к образованию отложений и снижению эффективности работы котла.

8. Ведение журнала обслуживания

Рекомендуется вести журнал обслуживания котла, в котором фиксировать все проведенные работы, замененные детали и выявленные неисправности. Это поможет отслеживать историю эксплуатации устройства и своевременно реагировать на возможные проблемы.

Следуя этим рекомендациям, вы сможете обеспечить надежную и безопасную работу вашего котла Baxi Ecofour, а также продлить его срок службы. Не забывайте, что при возникновении любых сомнений или проблем лучше всего обратиться к квалифицированному специалисту.

9. Совместимость с системами управления: автоматизация и термостаты

Совместимость котла Baxi Ecofour с системами управления и автоматизацией является важным аспектом, который необходимо учитывать при его установке и эксплуатации. Современные системы управления позволяют значительно повысить эффективность работы котла, а также обеспечить комфортные условия в помещении.

Котел Baxi Ecofour может быть интегрирован с различными термостатами и системами автоматизации, что позволяет пользователю управлять температурным режимом в доме удаленно или автоматически. Это особенно актуально для владельцев загородных домов, где постоянное присутствие может быть затруднительным.

При выборе термостата для котла Baxi Ecofour важно учитывать его совместимость с моделью котла. Наиболее распространены механические и электронные термостаты, которые могут работать как в режиме программирования, так и в ручном. Электронные термостаты, как правило, предлагают больше возможностей для настройки, включая возможность программирования по дням недели и времени суток.

Кроме того, котел может быть подключен к системам «умный дом», что позволяет интегрировать его в общую систему управления домом. Это может включать в себя управление освещением, жалюзи и другими устройствами, что создает более комфортные условия для проживания. Системы «умный дом» могут также обеспечивать удаленный доступ через мобильные приложения, что позволяет контролировать работу котла из любой точки мира.

Важно отметить, что для корректной работы систем автоматизации необходимо правильно настроить параметры котла. Это включает в себя установку необходимых датчиков температуры, которые будут передавать данные на термостат или систему управления. Также стоит обратить внимание на возможность обновления программного обеспечения котла, что может улучшить его совместимость с новыми устройствами.

При установке термостата или системы автоматизации рекомендуется обращаться к квалифицированным специалистам, которые помогут правильно подключить оборудование и настроить его работу. Неправильная установка может привести к снижению эффективности работы котла и увеличению затрат на отопление.

В заключение, совместимость котла Baxi Ecofour с системами управления и термостатами открывает новые возможности для повышения комфорта и эффективности отопления. Правильный выбор и установка оборудования помогут создать оптимальные условия для проживания и снизить расходы на отопление.

10. Решение проблем: диагностика и устранение неисправностей

При эксплуатации котла Baxi Ecofour могут возникать различные неисправности, которые требуют диагностики и устранения. Важно понимать, что своевременное выявление проблем и их решение не только продлевает срок службы оборудования, но и обеспечивает безопасность его эксплуатации.

Первым шагом в диагностике является визуальный осмотр котла. Проверьте наличие утечек воды или газа, а также состояние всех соединений и трубопроводов. Обратите внимание на наличие посторонних звуков, таких как гудение или стуки, которые могут указывать на механические неисправности.

Если котел не включается, проверьте, есть ли питание. Убедитесь, что автоматические выключатели не сработали, и что котел подключен к электросети. Также стоит проверить настройки термостата и убедиться, что он установлен на нужную температуру.

В случае, если котел работает, но не нагревает воду, стоит обратить внимание на давление в системе. Нормальное давление должно находиться в пределах 1-2 бар. Если давление ниже, необходимо долить воду в систему. Если же давление слишком высокое, это может указывать на проблемы с расширительным баком или клапаном сброса давления.

Если котел выдает ошибку на дисплее, обратитесь к инструкции по эксплуатации, где указаны коды ошибок и возможные причины их возникновения. Например, ошибка E01 может указывать на отсутствие пламени, что может быть связано с неисправностью газового клапана или проблемами с подачей газа.

При возникновении проблем с дымоходом, например, если котел начинает отключаться из-за перегрева, проверьте, нет ли засоров в дымоходе. Убедитесь, что вентиляционные каналы свободны и не заблокированы. Также стоит проверить, правильно ли установлен дымоход и соответствует ли он требованиям безопасности.

Если вы не можете самостоятельно выявить и устранить проблему, рекомендуется обратиться к квалифицированному специалисту. Профессиональный сервисный центр сможет провести полную диагностику и выполнить необходимые ремонтные работы, что обеспечит надежную и безопасную работу вашего котла Baxi Ecofour.

Не забывайте о регулярном техническом обслуживании котла, которое включает в себя чистку, проверку всех систем и замену изношенных деталей. Это поможет избежать многих проблем и продлить срок службы вашего оборудования.
