Схема подключения котла Baxi одноконтурного и правила монтажа

Опубликовано: 28.09.2026

Установка одноконтурного газового котла Baxi требует внимательного подхода и соблюдения определенных правил, чтобы обеспечить его безопасную и эффективную работу. В данной статье мы представим пошаговую инструкцию по подключению котла, включая схемы обвязки, основные ошибки монтажа, а также требования к дымоходу и электропитанию. Это руководство будет полезно как профессиональным установщикам, так и владельцам, которые хотят самостоятельно разобраться в процессе подключения, чтобы избежать возможных проблем и обеспечить надежную эксплуатацию оборудования.

1. Подготовка к установке: инструменты и требования к помещению

Перед началом монтажа убедитесь, что помещение соответствует требованиям для установки газового котла. Согласно СП 402.1325800.2018 (обновленная версия СНиП 42-01-2002), котельная должна обладать следующими характеристиками:

📏 Минимальная площадь — не менее 4 м² для котлов мощностью до 30 кВт и 8 м² для котлов мощностью от 30 до 60 кВт.
🪟 Окно с форточкой — площадь остекления должна составлять не менее 0,03 м² на каждый кубический метр объема помещения.
🚪 Дверь шириной от 80 см с зазором внизу не менее 2 см для обеспечения притока воздуха.
🔥 Огнеупорные стены — если котел устанавливается в деревянном доме, необходимо использовать металлический лист или базальтовую плиту за котлом.

Для монтажа вам понадобятся:

🔧 Набор гаечных ключей (10–32 мм) и разводной ключ.
🔨 Перфоратор с буром диаметром 100–120 мм (для установки дымохода).
📏 Уровень, рулетка и маркер.
🛠️ Паяльник для полипропиленовых труб (если используется обвязка из ППР).
🔌 Тестер для проверки электропроводки.

Важно! Если вы планируете установить Baxi Main 5 или Eco-4s в квартире многоэтажного дома, вам потребуется разрешение от управляющей компании и газовой службы. В частном доме достаточно согласовать проект газификации.

⚠️ Внимание: Требования к помещениям для газовых котлов могут варьироваться в зависимости от региона. Рекомендуем уточнить актуальные нормы в местном отделении Ростехнадзора или газовой службы.

2. Выбор схемы обвязки: открытая vs закрытая система

Одноконтурные котлы Baxi могут работать в двух типах отопительных систем: открытой (гравитационной) и закрытой (с принудительной циркуляцией). Выбор системы зависит от площади дома, количества этажей и финансовых возможностей.

Параметр	Открытая система	Закрытая система
Давление	Атмосферное (открытый расширительный бак)	1–2 бара (мембранный бак)
Циркуляция	Естественная (за счёт наклона труб)	Принудительная (с насосом)
Максимальная площадь отопления	До 100 м² (для одноэтажного дома)	До 300 м² (для многоэтажного здания)
Сложность установки	Проще, но требует точного наклона труб	Сложнее (необходим насос и группа безопасности)

Для котлов Baxi чаще выбирают закрытую систему, так как она более эффективна и позволяет подключать тёплые полы. Минимальный комплект оборудования для подключения включает:

🔄 Циркуляционный насос (если не встроен в котёл).
💧 Расширительный бак (объём — 10% от общего объёма системы).
🛡️ Группа безопасности (манометр, воздухоотводчик, предохранительный клапан).
🔥 Фильтр грубой очистки (защищает теплообменник от загрязнений).

Критическая ошибка: подключение котла Baxi без фильтра на обратной линии может привести к засорению теплообменника всего за 2–3 сезона. Замена теплообменника может стоить 30–50% от стоимости самого котла.

Подготовлены трубы и фитинги | Проверена герметичность радиаторов | Установлен фильтр на обратной линии | Подключена группа безопасности | Заполнена система водой (для проверки)

Этап установки	Описание действий	Важные рекомендации
1. Подготовка места	Выберите подходящее место для установки котла.	Убедитесь, что место хорошо вентилируется.
2. Подключение к системе	Подключите котел к системе отопления и водоснабжения.	Используйте качественные трубы и фитинги.
3. Подключение газа	Подключите котел к газовой сети.	Проверьте герметичность соединений.
4. Электропитание	Подключите котел к электросети.	Убедитесь в соответствии проводки требованиям.
5. Проверка работы	Проведите тестирование работы котла.	Обратите внимание на отсутствие утечек и шумов.

Интересные факты

Вот несколько интересных фактов о схеме подключения одноконтурного котла Baxi и процессе его установки:

Энергоэффективность: Одноконтурные котлы Baxi отличаются высокой энергоэффективностью благодаря современным технологиям, таким как конденсация. Правильная установка и подключение котла могут значительно снизить потребление газа и повысить комфорт в доме.
Системы безопасности: Котлы Baxi оснащены множеством встроенных систем безопасности, таких как автоматическое отключение при перегреве или утечке газа. Однако для их корректной работы крайне важно следовать инструкциям по установке и подключению, чтобы избежать потенциальных рисков.
Гибкость подключения: Одноконтурные котлы Baxi могут быть подключены к различным системам отопления, включая радиаторы и теплые полы. Это позволяет адаптировать систему под конкретные условия и потребности пользователя, что делает их универсальным решением для отопления жилых и коммерческих помещений.

3. Монтаж дымохода: нормы и ошибки

Одноконтурные котлы Baxi (например, Luna-3 или Main 5) требуют установки коаксиального дымохода для моделей с турбонаддувом или традиционного вертикального дымохода для атмосферных котлов. Рассмотрим оба типа подробнее.

Коаксиальный дымоход (для котлов с турбонаддувом):

🔄 Двухканальная конструкция: внутренний канал выводит продукты сгорания, а внешний — подает воздух.
📏 Максимальная длина может достигать 5 м, в зависимости от модели котла.
🚫 Не допускается более двух поворотов (колен).
🔽 Уклон к котлу должен составлять 3–5° для эффективного стока конденсата.

Традиционный дымоход (для атмосферных котлов):

🧱 Материалы: рекомендуется использовать нержавеющую сталь или керамику, так как кирпич не подходит из-за образования конденсата.
⬆️ Высота над коньком крыши должна быть не менее 50 см.
🔥 Диаметр трубы должен соответствовать или превышать диаметр выходного патрубка котла.
🚫 Запрещены горизонтальные участки длиной более 1 м.

Распространенные ошибки при установке дымохода:

Использование алюминиевого скотча вместо специального герметика для дымоходов может привести к утечкам.
Отсутствие устройства для отведения конденсата — зимой конденсат может замерзнуть и заблокировать тягу.
Установка дымохода рядом с вентиляционными системами может привести к попаданию продуктов сгорания обратно в помещение.

⚠️ Важно: После установки дымохода обязательно проверьте тягу с помощью анемометра или зажженной спички (пламя должно отклоняться в сторону дымохода). Слабая тяга может вызвать отключение котла с ошибкой E01 (неисправность дымохода).

4. Подключение котла к системе отопления: пошаговая инструкция

Рассмотрим универсальную схему подключения на примере котла Baxi Eco-4s 24F. Следуйте приведённым ниже шагам:

Монтаж котла на стену:

Используйте монтажный шаблон из комплекта. Обратите внимание на расстояния от котла до стен и потолка:
- ↕️ Минимальное расстояние до потолка — 60 см.
- ↔️ Минимальное расстояние до боковых стен — 20 см (для удобства обслуживания).
- ⬇️ Минимальное расстояние до пола — 80 см (для атмосферных котлов).
Подключение к системе отопления:

Стандартная схема подключения включает:
```
Котел → Шаровой кран → Фильтр → Насос → Расширительный бак → Группа безопасности → Радиаторы
```
Подключение труб осуществляется по следующей схеме:
- 🔴 Подача (горячая вода) — верхний выход котла.
- 🔵 Обратка (охлаждённая вода) — нижний выход.

Заполнение системы:

Откройте кран для подпитки (обычно он находится в нижней части котла) и заполните систему водой до давления 1,2–1,5 бара (проверяйте показания на манометре). Удаляйте воздух через краны Маевского на радиаторах.

Важно! Если вы подключаете котёл к системе с алюминиевыми радиаторами, обязательно используйте ингибитор коррозии, чтобы продлить срок службы теплообменника.

5. Электроподключение и автоматизация

Одноконтурные котлы марки Baxi требуют подключения к электросети с параметрами 220 В, 50 Гц. Основные рекомендации:

🔌 Розетка должна быть с заземлением и находиться на расстоянии не менее 30 см от котла.
⚡ Автомат защиты — номиналом от 10 до 16 А (в зависимости от модели).
🛡️ Стабилизатор напряжения — необходим при частых колебаниях напряжения (рекомендуемая модель — Ресанта АСН-2000).
🔋 ИБП — если в вашем районе часто отключают электроэнергию (мощность ИБП должна составлять от 300 Вт).

Схема подключения электропитания выглядит так:

Щиток → Автомат 16А → Стабилизатор → Розетка → Котел

Для автоматизации работы котла можно использовать:

📱 Комнатный термостат (например, Baxi Magic+) — поддерживает заданный уровень температуры.
🌡️ Погодозависимую автоматику — регулирует мощность котла в зависимости от температуры на улице.
🔄 Модуль GSM — для управления котлом через приложение Baxi Connect.

⚠️ Важно: Если котёл Baxi подключён через УЗО, проверьте его чувствительность. Срабатывание УЗО при запуске котла может указывать на утечку тока в насосе или плате управления. В этом случае необходима диагностика в сервисном центре.

6. Пусконаладка и проверка работы

После установки оборудования необходимо провести пусконаладочные работы. Этот процесс включает следующие шаги:

Проверка герметичности:

Заполните систему водой под давлением 1,5 бара и оставьте на 24 часа. Если давление остается неизменным, утечек нет.
Настройка газового клапана:

Этот шаг должен выполнять только специалист газовой службы! Попытка самостоятельно отрегулировать давление газа может привести к утрате гарантии и создать риск взрыва.
Проверка автоматики:

Убедитесь, что котёл правильно реагирует на команды термостата и отключается при перегреве.

Распространенные ошибки при первом запуске:

🔥 Котёл не запускается: проверьте наличие газа, давление в системе (не ниже 0,8 бара) и тягу.
💧 Шум в трубах: это может быть вызвано воздухом в системе или неправильным уклоном труб.
⚡ Котёл отключается через 5–10 минут: сработал датчик перегрева (проверьте циркуляцию воды).

Если все проверки прошли успешно, можно начинать эксплуатацию. Не забывайте о необходимости ежегодного технического обслуживания (чистка теплообменника, проверка датчиков, замена анода в двухконтурных моделях).

7. Типичные ошибки и как их избежать

Даже опытные монтажники иногда совершают ошибки, которые могут привести к неисправностям котла. Рассмотрим наиболее распространённые из них:

Ошибка	Последствия	Как избежать
Применение некачественного антифриза	Разрушение прокладок, утечка теплообменника	Используйте только пропиленгликолевые антифризы, предназначенные для котлов
Отсутствие заземления	Неисправность платы управления, риск поражения электрическим током	Подключайте котёл через УЗО с током утечки 30 мА
Неправильный уклон труб	Накопление воздуха, шум в радиаторах	Соблюдайте уклон 5–10 мм на каждый метр трубы
Подключение котла к трубам меньшего диаметра	Понижение КПД, перегрев насоса	Диаметр труб должен соответствовать патрубкам котла

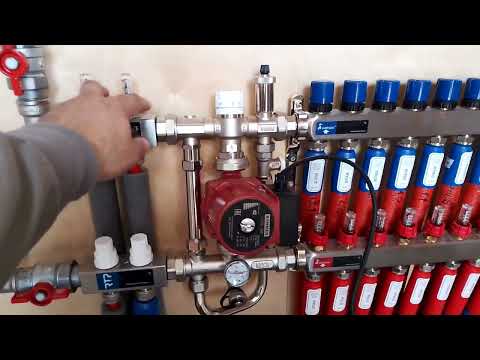

Рекомендация от профессионалов: При установке котла Baxi в системе с тёплыми полами обязательно используйте гидравлический разделитель (гидрострелку). Это поможет избежать конфликтов между контурами отопления и тёплого пола.

FAQ: Частые вопросы по подключению котла Baxi

Можно ли подключить одноконтурный котёл Baxi к бойлеру косвенного нагрева?

Да, это возможно. Для подключения используйте трёхходовой клапан и следуйте схеме приоритета ГВС. Котёл будет нагревать воду в бойлере, а затем возвращаться к системе отопления. Среди популярных моделей бойлеров, совместимых с Baxi, выделяются: Baxi Premier Plus 100 и Drazice OKC 200 NTRR.

Какое давление газа должно быть на входе в котёл Baxi?

Для большинства котлов марки Baxi необходимо давление газа в диапазоне 13–20 мбар для природного газа и 28–37 мбар для сжиженного. Точные параметры указаны в паспорте устройства. Если давление окажется ниже нормы, это может привести к сбоям в работе котла или его неработоспособности.

Нужно ли устанавливать фильтр на газопровод перед котлом?

Да, установка газового фильтра обязательна. Он защищает форсунки горелки от загрязнений. Рекомендуем выбирать модели с сеткой из нержавеющей стали, например, Honeywell GF73. Фильтр следует заменять каждые 2–3 года.

Какой кабель использовать для подключения котла Baxi к электросети?

Рекомендуется использовать трехжильный медный кабель сечением не менее 2,5 мм² (например, ВВГнг 3×2,5). Если котёл подключается через источник бесперебойного питания (ИБП), сечение можно уменьшить до 1,5 мм², но длина кабеля не должна превышать 10 метров.

Можно ли перенести котёл Baxi в другое помещение без согласования?

Нет, это невозможно. Любое перемещение газового котла требует переоформления проекта газификации в местном отделении газовой службы. Самовольный перенос может привести к штрафам и отказу в запуске котла.

8. Обслуживание и уход за котлом: советы по эксплуатации

Правильное обслуживание и регулярный уход за одноконтурным котлом Baxi являются залогом его долговечности и эффективной работы. В этом разделе мы рассмотрим основные рекомендации по эксплуатации, которые помогут вам поддерживать котел в идеальном состоянии.

1. Регулярная проверка системы

Каждый месяц рекомендуется проводить визуальный осмотр котла и всей системы отопления. Убедитесь, что нет утечек воды, а также проверьте состояние труб и радиаторов. Обратите внимание на наличие коррозии или других повреждений. Если вы заметили какие-либо аномалии, немедленно обратитесь к специалисту.

2. Очистка котла

Необходимо регулярно очищать котел от пыли и грязи. Для этого используйте мягкую ткань или щетку. Важно избегать использования агрессивных химических средств, которые могут повредить поверхность устройства. Также рекомендуется проводить более глубокую очистку, включая дымоход, не реже одного раза в год.

3. Проверка давления в системе

Давление в системе отопления должно находиться в пределах 1-2 бар. Если давление ниже нормы, это может указывать на утечку или недостаток воды в системе. В таком случае необходимо долить воду до нужного уровня и проверить систему на наличие утечек.

4. Обслуживание горелки

Горелка является ключевым элементом котла, и ее состояние напрямую влияет на эффективность работы устройства. Рекомендуется проводить ее чистку и проверку не реже одного раза в год. Если вы заметили, что котел стал работать менее эффективно, возможно, потребуется регулировка или замена горелки.

5. Профессиональное обслуживание

Несмотря на то, что многие аспекты обслуживания можно выполнять самостоятельно, рекомендуется раз в год вызывать квалифицированного специалиста для проведения полного технического обслуживания котла. Профессионал сможет выявить скрытые проблемы и провести необходимые настройки, что значительно продлит срок службы устройства.

6. Обращение с котлом в зимний период

В зимний период важно следить за тем, чтобы котел не замерзал. Если вы планируете уехать на длительный срок, рекомендуется установить режим минимального отопления, чтобы избежать замерзания воды в системе. Также стоит проверить, чтобы все радиаторы были открыты и работали корректно.

7. Использование качественного топлива

Для обеспечения эффективной работы котла используйте только качественное топливо, соответствующее рекомендациям производителя. Некачественное топливо может привести к образованию отложений и снижению эффективности работы котла.

8. Ведение журнала обслуживания

Рекомендуется вести журнал обслуживания котла, в котором фиксировать все проведенные работы, замененные детали и даты обслуживания. Это поможет вам отслеживать состояние устройства и вовремя реагировать на возможные проблемы.

Следуя этим рекомендациям, вы сможете обеспечить надежную и безопасную работу вашего одноконтурного котла Baxi, что в свою очередь, позволит вам наслаждаться комфортом и теплом в вашем доме на протяжении многих лет.

9. Устранение неполадок: диагностика и решение проблем

Устранение неполадок: диагностика и решение проблем

При установке и эксплуатации одноконтурного котла Baxi могут возникнуть различные неполадки, которые требуют своевременной диагностики и решения. Важно понимать, что многие проблемы можно устранить самостоятельно, однако в случае серьезных неисправностей рекомендуется обращаться к квалифицированным специалистам. Рассмотрим основные проблемы, с которыми могут столкнуться владельцы котлов Baxi, и способы их решения.

1. Котел не включается

Если котел не запускается, первым делом проверьте:

Электропитание: Убедитесь, что котел подключен к сети и в розетке есть напряжение. Проверьте предохранители и автоматические выключатели.
Настройки термостата: Убедитесь, что термостат установлен на нужную температуру и не находится в режиме "отопление выключено".
Кнопка включения: Проверьте, не нажата ли кнопка отключения котла.

2. Низкое давление в системе

Нормальное давление в системе отопления должно находиться в пределах 1-2 бар. Если давление ниже, это может привести к отключению котла. Для устранения проблемы:

Проверьте манометр на котле. Если давление ниже 1 бар, необходимо подкачать систему через запорный кран, расположенный на трубопроводе подачи воды.
После подкачки проверьте наличие утечек в системе. Если утечки обнаружены, их необходимо устранить.

3. Ошибки на дисплее

Современные котлы Baxi оснащены дисплеем, который может отображать коды ошибок. Если на экране появляется ошибка, обратитесь к инструкции по эксплуатации, где указаны значения кодов и рекомендации по их устранению. Например:

Ошибка E01: Проблема с подачей газа. Проверьте газовый кран и наличие газа в системе.
Ошибка E02: Перегрев котла. Убедитесь, что фильтры не забиты, и система охлаждения работает корректно.

4. Шум при работе котла

Если котел издает необычные звуки, такие как гул или стук, это может указывать на наличие воздуха в системе или на проблемы с насосом. Для устранения:

Проведите воздухоотвод с радиаторов, чтобы удалить воздух из системы.
Проверьте работу насоса. Если он не функционирует, возможно, потребуется его замена.

5. Неправильная работа системы отопления

Если радиаторы не нагреваются или нагреваются неравномерно, это может быть связано с:

Засорами в радиаторах. Проведите промывку системы.
Неправильной настройкой термостатов на радиаторах. Убедитесь, что они открыты и работают корректно.

В случае, если перечисленные меры не помогли решить проблему, настоятельно рекомендуется обратиться к специалистам для проведения более глубокой диагностики и ремонта. Регулярное техническое обслуживание и своевременное устранение неполадок помогут продлить срок службы вашего котла Baxi и обеспечить его безопасную эксплуатацию.

10. Правила безопасности при эксплуатации котла

При эксплуатации одноконтурного котла Baxi необходимо соблюдать ряд правил безопасности, чтобы обеспечить надежную и безопасную работу устройства. Эти правила помогут избежать несчастных случаев и продлить срок службы котла.

1. Регулярное техническое обслуживание

Одним из основных аспектов безопасности является регулярное техническое обслуживание котла. Рекомендуется проводить его не реже одного раза в год. Это включает в себя проверку всех компонентов, очистку теплообменника, проверку давления в системе и состояние дымохода. Обслуживание лучше доверить квалифицированным специалистам, которые знают все тонкости работы котлов Baxi.

2. Установка датчиков угарного газа

Установка датчиков угарного газа в помещении, где установлен котел, является обязательной мерой безопасности. Эти устройства помогут своевременно обнаружить опасные концентрации угарного газа и предотвратить отравление. Датчики должны быть установлены на уровне глаз и регулярно проверяться на работоспособность.

3. Обеспечение вентиляции

Котел Baxi требует хорошей вентиляции для безопасной работы. Убедитесь, что в помещении, где установлен котел, есть достаточное количество свежего воздуха. Не закрывайте вентиляционные отверстия и не загромождайте пространство вокруг котла. Это поможет избежать перегрева и обеспечит нормальное сгорание топлива.

4. Правильная эксплуатация

Следуйте инструкциям производителя по эксплуатации котла. Не превышайте рекомендованные параметры работы, такие как давление и температура. Не пытайтесь самостоятельно устранять неисправности, если не обладаете достаточными знаниями и опытом. В случае возникновения проблем лучше обратиться к специалистам.

5. Безопасное размещение

Котел должен быть установлен в соответствии с требованиями безопасности. Убедитесь, что он находится на прочной и ровной поверхности, вдали от легковоспламеняющихся материалов. Также важно обеспечить доступ к котлу для обслуживания и ремонта. Не размещайте предметы, которые могут препятствовать нормальной работе устройства, рядом с котлом.

Соблюдение этих правил безопасности поможет вам избежать неприятных ситуаций и обеспечит надежную работу одноконтурного котла Baxi на протяжении многих лет. Помните, что безопасность – это прежде всего ваша ответственность.
